Zelmer 24Z011 [3/40] Budowa wentylatora
![Zelmer 24Z011 [3/40] Budowa wentylatora](/views2/1402646/page3/bg3.png)
3
4. Zdejmij i wyrzuć plastikową tulejkę znajdującą się na wałku silnika.
5. Załóż łopatki silnika (4) na wałek.
6. Dokręć do oporu osłonę piasty (3) na wałku silnika w kierun-
ku przeciwnym do ruchu wskazówek zegara.
7. Zamocuj osłonę przednią (1) i osłonę tylną (6),nakładając
pierścień zabezpieczający (2).
8. Dokręć śruby pierścienia zabezpieczającego (2).
Sprawdź czy wszystkie elementy zostały poprawnie zamontowane!
1. Odkręć osłonę piasty (3) i nakrętkę plastikową (5) z przedniej części kadłuba silni-
ka (7), wyjmij obie części.
2. Zamocuj osłonę tylną (6) we właściwym położeniu – uchwytem do
góry.
3. Dokręć zgodnie z kierunkiem ruchu wskazówek zegara nakrętkę pla-
stikową (5) do oporu, na gwincie wystającym z kadłuba silnika (7).
Zdalne sterowanie pilotem. ●
Regulacja wysokości wentylatora. ●
Stabilna podstawa. ●
Dane techniczne wentylatora podane są na tabliczce
znamionowej.

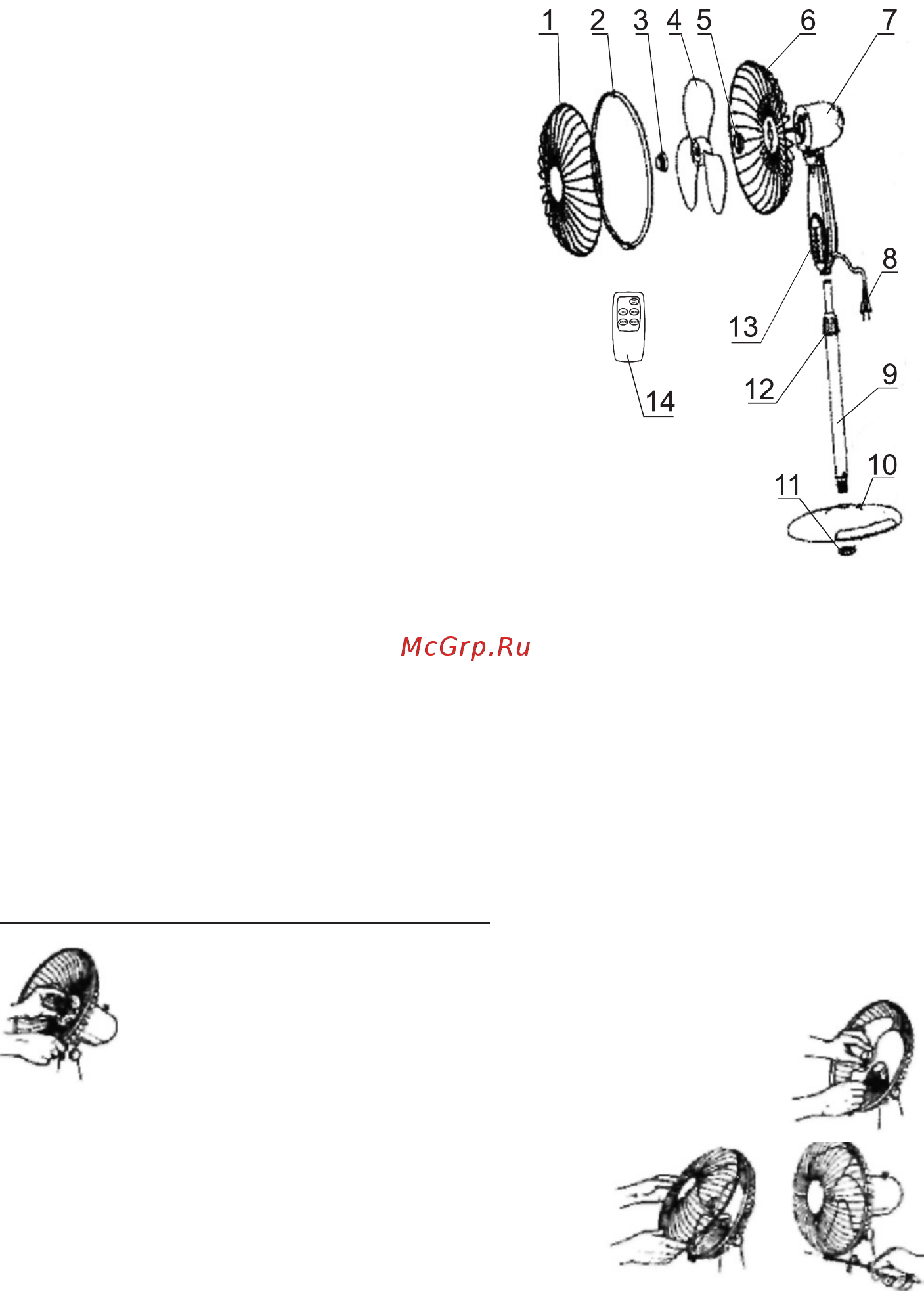

BUDOWA WENTYLATORA
1. Osłona przednia.
2. Pierścień zabezpieczający.
3. Osłona piasty.
4. Łopatki wentylatora.
5. Nakrętka plastikowa.
6. Osłona tylna.
7. Kadłub silnika.
8. Przewód przyłączeniowy.
9. Kolumna.
10. Podstawa.
11. Nakrętka mocująca.
12. Pierścień regulacji wysokości.
13. Panel sterowania.
14. Pilot zdalnego sterowania.
Wyrób, który Państwo zakupili jest rozmontowany.
Przed użyciem należy go starannie zmontować kierując się poniższym opisem.
MONTAŻ KOLUMNY (9)
1. Z opakowania wyjmij części kolumny (9), podstawę (10) i poluzuj nakrętkę mocującą (11).
2. Zamocuj kolumnę (9) w podstawie (10) za pomocą nakrętki mocującej (11). Odkręć i wyjmij
pierścień regulacji wysokości z elementów kolumny.
3. Wysuń rurkę wewnętrzną na żądaną wysokość i dokręć pierścień regulacji wysokości (12), tak,
aby zamocować rurkę wewnętrzną w odpowiednim miejscu.
4. Umieść kadłub silnika (7) na kolumnie (9) i zamocuj go dokręcając śrubę. Śruba znajduje się
z tyłu połączenia pomiędzy kolumną a kadłubem silnika.
MONTAŻ KORPUSU WENTYLATORA
