4. Зніміть і видаліть пластикову втулку, що знаходиться на валику двигуна.

5. Установіть лопатки двигуна (4) на валик.

6. Дотягніть до упору захист маточини (3) на валику двигуна

у напрямку, противному до руху годинникових стрілок.

7. Закріпіть передній захист (1) i задній захист (6), встанов-

люючи захисне кільце (2).

8. Дотягніть болти захисного кільця (2).

Перевірте чи усі елементи встановлені правильно!

1. Відгвинтіть захист маточини (3) i пластикову гайку (5) з передньої частини

корпусу двигуна (7), вийміть обидві частини.

2. Закріпіть задній захист (6) у відповідному положенні – держа-

телем уверх.

3. Дотягніть згідно з рухом годинникових стрілок пластмасову

гайку (5) до упору, на різьбі, що виступає з корпусу двигуна (7).

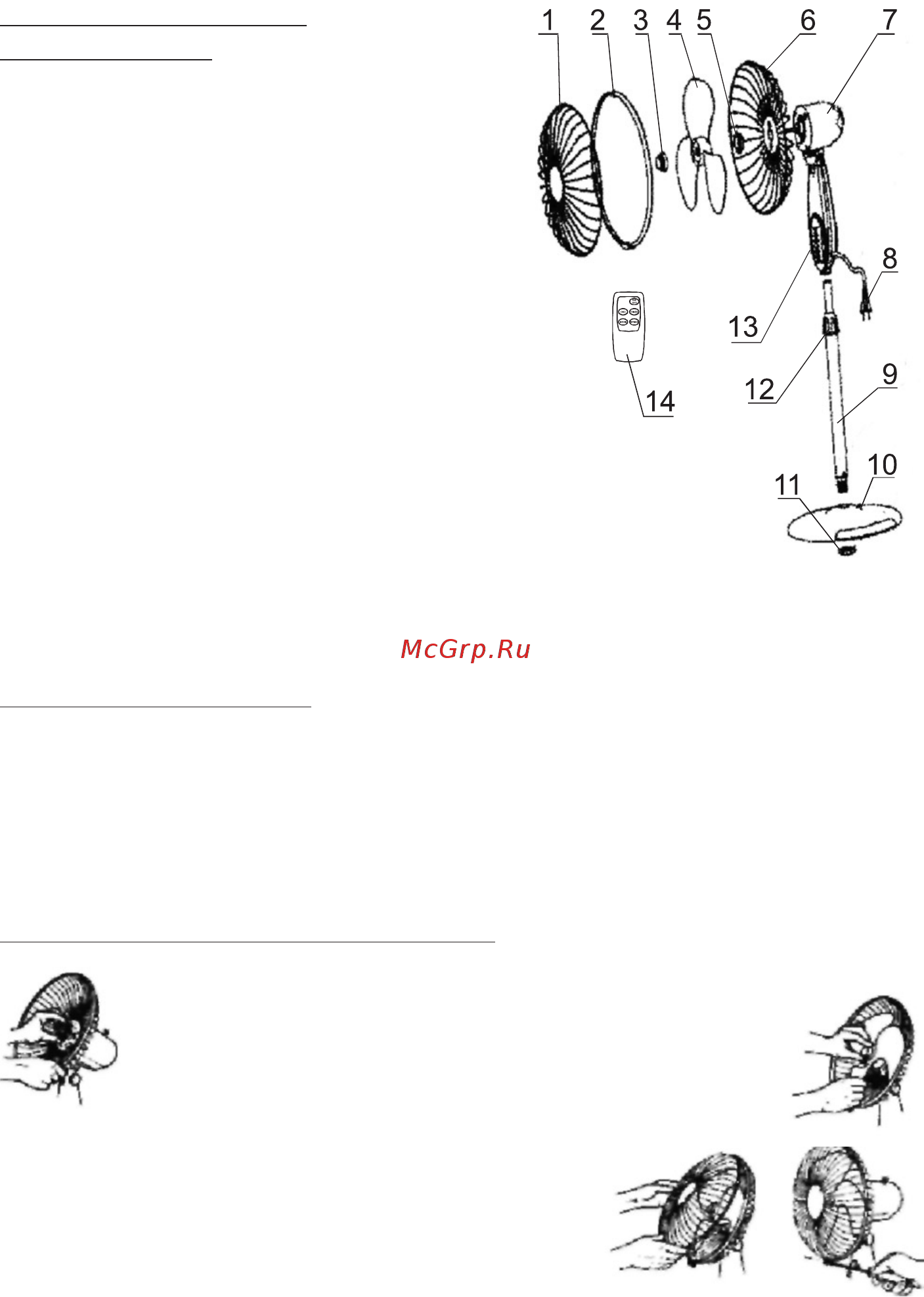

СКЛАДОВІ ЧАСТИНИ

ВЕНТИЛЯТОРА

1. Передній захист.

2. Захисне кільце.

3. Захист маточини.

4. Лопатки вентилятора.

5. Пластикова гайка.

6. Задній захист.

7. Корпус двигуна.

8. Приєднувальний кабель.

9. Колона.

10. Основа.

11. Кріпильна гайка.

12. Кільце регулювання висоти.

13. Панель управління.

14. Пульт дистанційного управління.

Виріб, який ви придбали у розібраному вигляді.

Перед користуванням потрібно його старанно змонтувати, керуючись нижчевказа-

ним описом.

МОНТАЖ КОЛОНИ (9)

1. Вийміть з упакування частину колони (9), основу (10) i послабте кріпильну гайку (11).

2. Закріпіть колону (9) в основі (10) за допомогою кріпильної гайки (11). Відгвинтіть і вийміть

кільце регулювання висоти з елементів колони.

3. Висуньте внутрішню трубку на потрібну висоту i дотягніть кільце регулювання висоти (12),

так, щоб закріпити внутрішню трубку у відповідному місці.

4. Помістіть корпус двигуна (7) на колоні (9) i закріпіть його дотягаючи болт. Болт знаходиться

позаду з’єднання між колоною та корпусом двигуна.

МОНТАЖ КОРПУСУ ВЕНТИЛЯТОРА
