Loriot LAC IN-12TI-IN Инструкция по эксплуатации онлайн [23/48] 337399
![Loriot LAC IN-12TI-IN Инструкция по эксплуатации онлайн [23/48] 337399](/views2/1402741/page23/bg17.png)
23
НАРУЖНЫЙ БЛОК
1. Не устанавливайте наружный блок рядом с источниками
тепла, пара или воспламеняющегося газа.
2. Не устанавливайте блок в слишком ветреных или
пыльных местах.
3. Не устанавливайте блок там, где ходят люди. Выберите
место, где выхлоп воздуха и шум не будет мешать
соседям.
4. Избегайте установки блока там, где он будет подвержен
воздействию прямых солнечных лучей (в противном
случае используйте дополнительную защиту прибора,
минимальным.
7. Устанавливайте прибор так, чтобы можно было осущест-
влять слив воды.
8. Регулярно проверяйте корректную работу прибора.
9. Оставьте расстояние между прибором и стеной или
потолком, как показано на рисунке (Рис. 16).
10. Установите внутренний блок так, чтобы фильтр был в
зоне легкой досягаемости.
11. Воздушный фильтр очищает воздух, поступающий в кон-
диционер, от пыли и посторонних частиц. При загрязне-
нии фильтра производительность кондиционера резко
снижается. При постоянной эксплуатации кондиционера

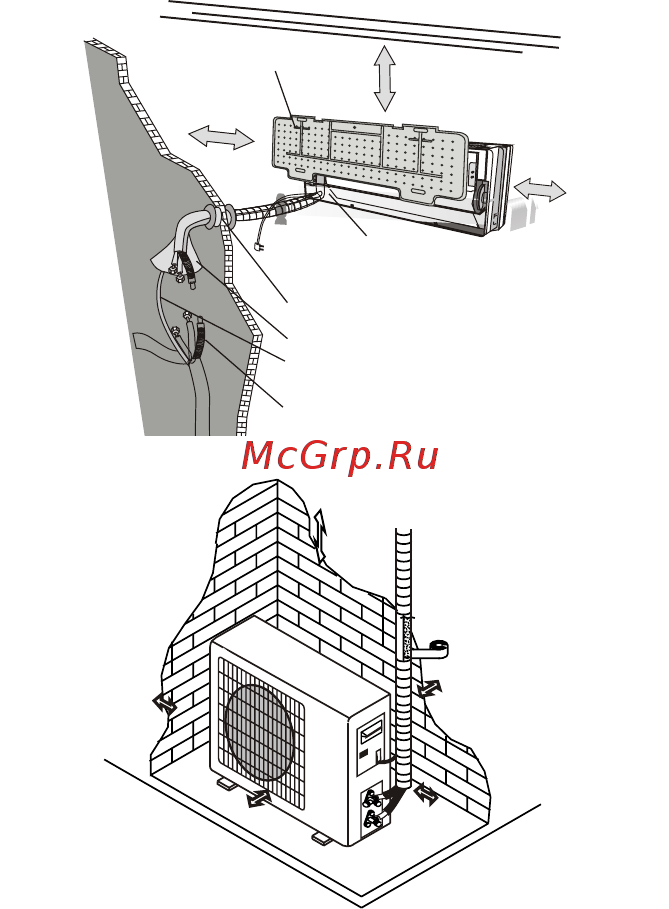

установочная плита
труба слива конденсата
150 мм
150 мм
150 мм
втулка
изоляция
труба слива воды
минимальное бронированное пространство (мм)
электрический кабель
Рис. 17
500 мм
300 мм
500 мм
2000 мм
300 мм
