29

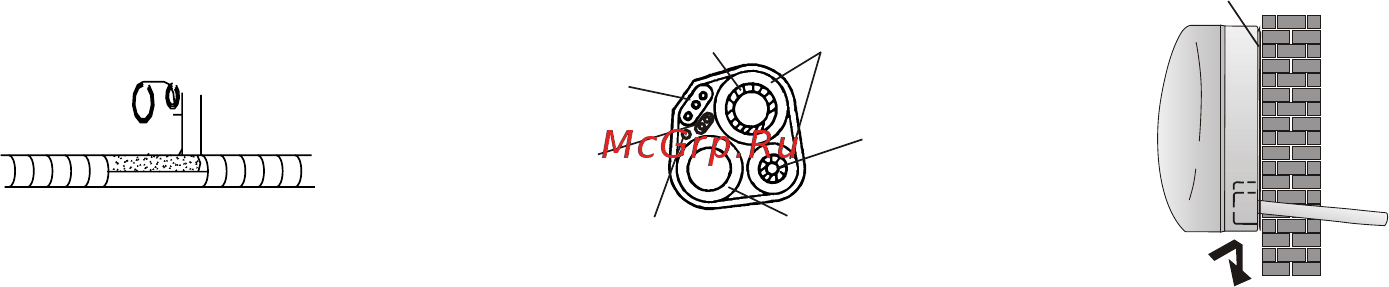

Рис. 25
Монтаж внутреннего блока
После монтажа труб, произведенного в соответствии с инструкцией, проведите соединительные кабеля. Затем
установите сливную трубу. Затем обмотайте трубу, кабеля и сливную трубу изолирующим материалом (Рис. 24).
1. Подготовьте трубы, кабеля и сливной шланг.
2. Обмотайте соединительные части труб изоляцией, защитив сверху виниловой плёнкой.
3. Проведите связанные трубы, кабеля и сливную трубу через отверстие в стене и надежно закрепите внутренний
блок на верхней части установочной плиты.
4. Плотно прижмите нижнюю часть внутреннего блока к установочной плите.
завернуть виниловой лентой
провод
хладагена
провод
хладагена
соединительный
кабель
соединительный
кабель 1
(для нагревающего
насоса)
зондкабель
для нагревающего насоса
отводная трубка
конденсаторной воды
теплоизолирующий стакан
