24
которая, однако, не должна препятствовать свободному впуску и выпуску воздуха).
5. Оставьте расстояние между прибором и какими-либо объектами, как показано на рисунке (Рис. 16), чтобы
обеспечить свободную циркуляцию воздуха.
6. Подберите для наружного блока устойчивое и безопасное место.
7. Если наружный блок вибрирует во время работы, подложите под него резиновую подкладку.

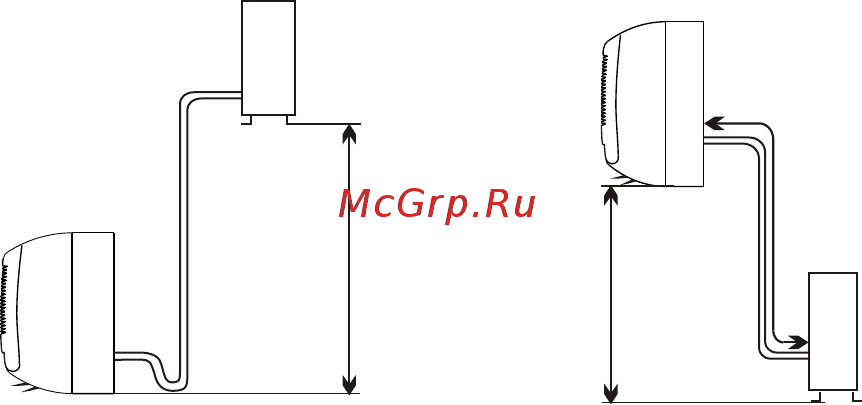

Схема установки
Установка кондиционера может осуществляться только специалистами. Покупатель доложен удостовериться в
наличии у компании по установке или специалиста соответствующей квалификации и опыта
Рис. 18
Наружный
блок
Наружный
блок
Внутренний блок
Внутренний
блок
Длина трубы 15 м
максимально
Длина трубы 15 м
максимально
Высота должна
быть ниже 5 м
Высота должна
быть ниже 5 м
