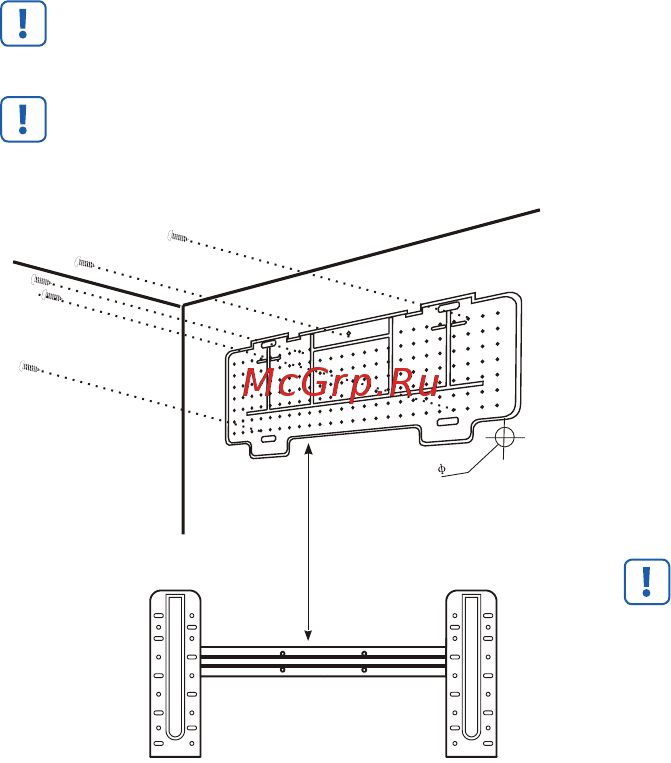

Рис. 19
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Перед началом установки решите, где будут располагаться внутренний и наружный блоки, учитывая так же и
расстояния, которые следует оставить между кондиционером и стеной, потолком и любыми предметами.
Внутренний блок устанавливается непосредственно в желаемой комнате. Избегайте установки внутреннего
блока в коридорах и проходных помещениях.
Внутренний блок устанавливается на высоте не менее 2,5 метров от пола.
Крепление установочной плиты
1. С помощью нивелира обеспечьте точную горизонтальность
и вертикальность осей установочной плиты.
2. Просверлите в стене отверстия диаметром 32 мм.
3. Вставьте в отверстия пластиковые анкеры.
4. С помощью крестообразных винтов (саморезов) закрепите
установочный щит на стене.
5. Проверьте надежность крепления установочной плиты.
Примечание: форма установочной плиты может
отличиться от представленной на рисунке, но установка
производится аналогично.
