Рис. 23
Рис. 24

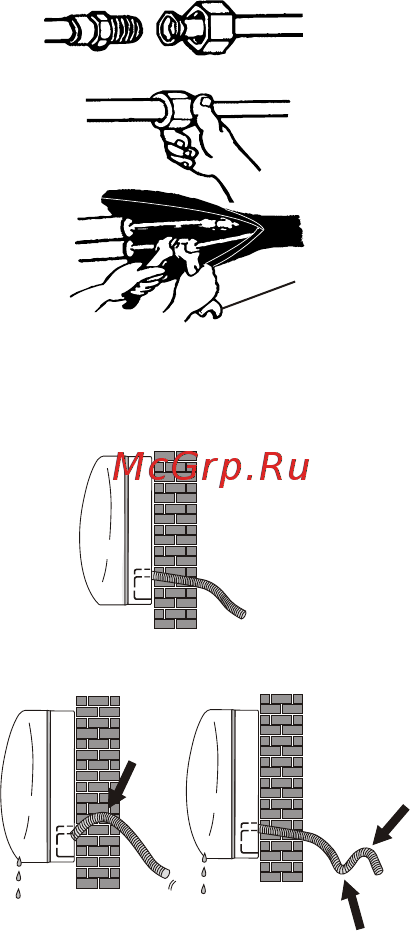

Соединение с внутренним блоком
1. Удалите колпачок с трубы внутреннего блока (проверьте что внутрь
не попали загрязнения).
2. Вставьте конусную гайку и установите фланец на самый конец
соединительной трубы.
3. Закрепите соединение с помощью двух гаечных ключей, работая в
противоположных направлениях.
Дренаж конденсата внутреннего блока
Дренаж конденсата внутреннего блока необходим для успешного
монтажа.
1. Установите сливной шланг под трубой, стараясь не создавать
сифон.
2. Сливной шланг должен быть наклонен для обеспечения слива.
3. Не сгибайте сливной шланг, не оставляйте его висеть, не свора-
чивайте и не опускайте его конец в воду. Если к сливному шлангу
добавлено удлинение, удостоверьтесь, место соединения обмотано
изоляцией.
4. Если трубы идут вправо, электрокабель и сливной шланг должны
быть обмотаны изоляцией и прикреплены в задней части блока к
трубам.
• Вставьте соединение труб в соответствующее отверстие.
• Нажмите, чтобы присоединить трубы к основанию.
правильно
неправильно
неправильно
