Монтаж труб для циркуляции хладагента

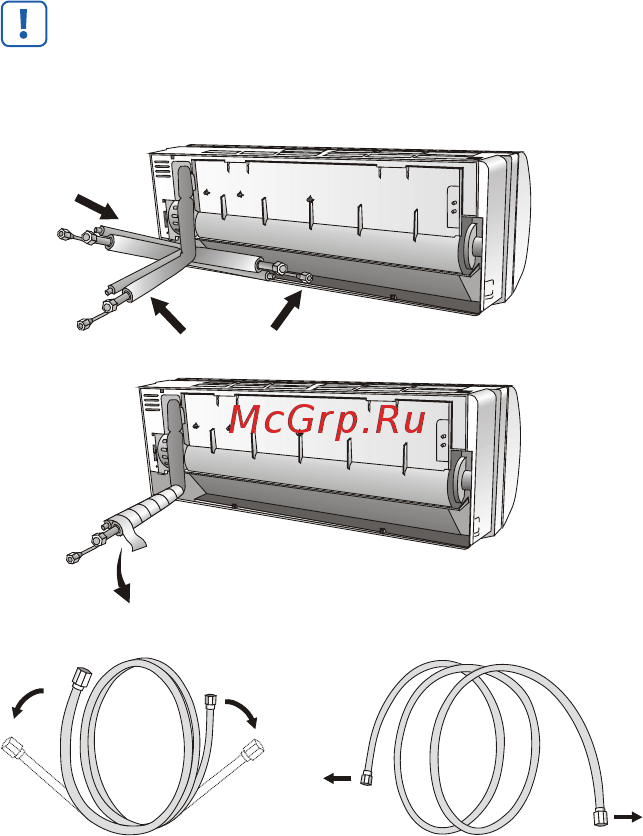

Трубы могут идти в одном из направлений, обозначен-

ном цифрами на рисунке (Рис. 21). Если труба идет в

направлении I или 3, сделайте резаком прорез в желобке

со стороны внутреннего блока.

Ведите трубы по направлению к отверстию в стене и

свяжите вместе с помощью изоленты медные трубы,

сливную трубу и электрокабеля. Сливная труба должна

при этом располагаться внизу, чтобы вода могла свобод-

но стекать.

1. Не снимайте с трубы колпачок перед монтажом, чтобы

избежать попадания внутрь влаги или загрязнений.

2. Если труба часто подвергается сгибанию или растя-

жению, она утратит свою гибкость. Не следует сгибать

трубу более трех раз в одном месте.

3. Разворачивайте свернутую трубу, осторожно распрям-

ляя ее, как показано на рисунке.

Рис. 22

2 3

сформировать соединяющий

провод

правильно неправильно

Примечание: кабеля подсоединены к главной печатной плате внутреннего блока производителем, в соответствии с

моделью кондиционера без клеммной колодки.
