Электрические соединения

1. Снимите крышку.

2. Подсоедините провода кабеля к клеммной табличке,

используя ту же нумерацию, что и во внутреннем блоке.

3. Для наладки электрических соединений изучите электри-

ческую схему на задней поверхности крышки.

4. Зафиксируйте кабеля тросовым зажимом.

5. Обеспечьте надежное заземление.

6. Закройте крышку.

Соединения труб

Вверните конусные гайки в наружный блок, выполняя ту же

последовательность действий, что и для внутреннего блока.

Чтобы избежать протечки, обратите внимание на следующие

моменты:

1. Затяните конусные гайки с помощью двух ключей. Старай-

тесь не повредить трубы.

2. Если вращающийся момент недостаточно затянут, может

возникнуть протечка. При чрезмерном затягивании вра-

щающегося момента также вероятна протечка, поскольку

фланец может быть поврежден.

3. Наиболее надежное крепление обеспечивается с помо-

щью использования ключа с ограничением по крутящему

моменту и нераздвижного гаечного ключа.

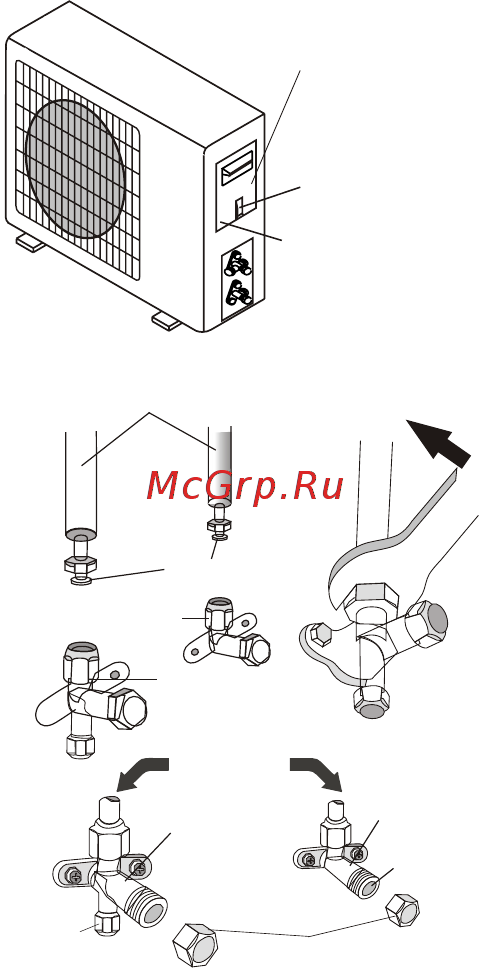

Рис. 27

Рис. 28

Монтажная схема для электрических

соединений на спине крышки

привинчивать

снять верхнюю крышку

соединительные трубы

конусные гайки

вентиль газа

защитные крышки

гайка

сервисного

порта

жидкостный вентиль

газовый вентиль

внутренний

блок

кран

вентиль жидкости
