ИНФОРМАЦИЯ ДЛЯ УСТАНОВЩИКА
Схема монтажа
Для различных моделей схемы электропроводки могут быть разными.

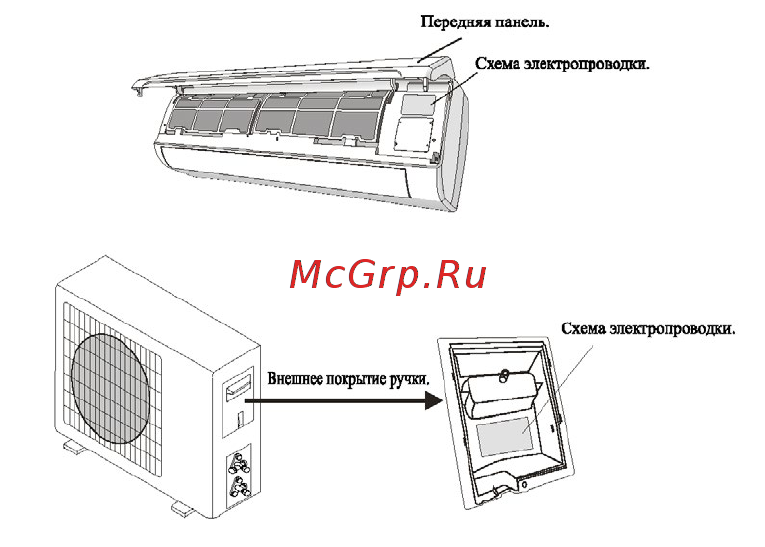

Пожалуйста, обратитесь к электрическим схемам, наклеенным на внутреннем и наружном блоке соответственно.
На внутреннем блоке схема проводки наклеивается под передней панелью.
На наружном блоке, схема проводки наклеивается на задней части наружной крышки ручки.
Обратите внимание: для некоторых моделей провода подключены к плате управления внутреннего блока произво-
дителем без клемной колодки.
Рис. 32
