20
ВАЖНО!
До установки желаемого времени включения прибора, настройте желаемый режим включения с помощью
кнопки «MODE» (режим) и скорость вентилятора с помощью кнопки «FAN» (вентилятор)
Выключите кондиционер ( с помощью кнопки «ON/OFF»)
Примечание: чтобы отменить установленную функцию, нужно еще раз нажать кнопку «TIMER».
Примечание: при отключении электроэнергии требуется заново установить таймер.
Режим таймера
Таймер включен
Используется для автоматического включения кондиционера.
Запрограммировать время включения можно только при выключенном приборе.
Нажмите кнопку «TIMER» (Таймер), установите нужную температуру нажатием
кнопок со стрелками, снова нажмите кнопку «TIMER», задайте требуемое время с
помощью кнопок со стрелками.
Нажимайте кнопки со стрелками до тех пор, пока на экране не появится значение
временного промежутка, соответствующего времени от момента установки тайме-
ра до желаемого момента начала работы кондиционера.

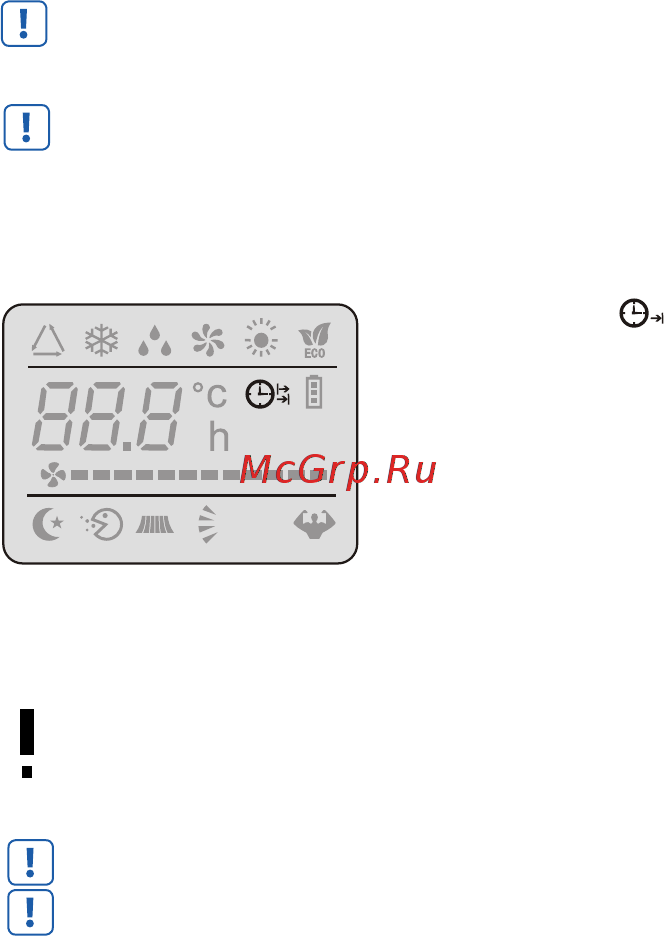

Рис. 13
Данное устройство оборудовано функцией «Hot Start». При включении этой функции запуск осуществляется медленно, и
после несколько секунд начинает нагнетать теплый воздух.
В режиме нагрева может автоматически включиться режим размораживания для снятия льда с испарителя. Эта процедура
может длиться 2-10 минут, вентиляторы останавливаются. После размораживания, кондиционер автоматически возвраща-
ется в режим нагрева.
