Установка наружного блока 30

Меры предосторожности 1 не устанавливайте блок на открытом солнце а также вблизи отопительных приборов 2 если установка блока в таком месте неизбежна закройте его защитным экраном 3 если блок будет устанавливаться на побережье или на большой высоте т е в местах где дует сильный ветер необходимо устанавливать его вдоль стены чтобы обеспечить нормальные условия работы блока 31

Таблица 3 31

Таблица 4 37

Таблица 5 37

Установите медную трубу в планку держателя так чтобы кончик трубы был установлен на расстояние а 37

Рекомендации по использованию раздаточной гребенки см в руководстве по эксплуатации вакуумного насоса 1 отверните и снимите технологические гайки запорных вентилей a и b соедините заправочный шланг раз даточной гребенки с технологической муфтой запорного вентиля a оба запорных вентиля a и b должны быть закрыты 2 соедините патрубок заправочного шланга с вакуумным насосом 3 полностью откройте нижний рычаг раздаточной гребенки 4 включите вакуумный насос как только начнётся откачка немного ослабьте гайку технологического штуцера запорного вентиля b чтобы определить поступает ли воздух внутрь по изменению звука работы насоса при этом показания мультиметра должны быть ниже нуля затем снова закрутите гайку 5 по окончании откачки полностью закройте нижний рычаг раздаточной гребенки и отключите вакуумный насос после 15 минут работы насоса проверьте показания мультиметра он должен показывать 1 10 6 па 76 см рт ст 6 ослабьте и снимите квадратные крышки запорных вентилей a и b чтобы полностью откр 39

Внимание перед опробованием все запорные вентили необходимо открыть каждый кондиционер имеет два запорных вен тиля разных размеров со стороны наружного блока функционирующих как нижний запорный вентиль и верхний запорный вентиль соответственно 40

Примечание а нижний запорный вентиль в верхний запорный вентиль c d патрубки для соединения трубы с внутренним блоком 40

Проверка герметичности 40

Проверьте герметичность мест соединения с помощью течеискателя или мыльной пены 40

Защитную трубу для предотвращения ее провисания если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом форма ее подъёма должна быть как можно ближе к вертикали а расстояние от корпуса до подъёма должно быть не менее 200 мм в противном случае при останове кондиционера вода будет переливаться в него конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм он не должен находиться в воде если дренаж выводится непосредственно в канализацию необходимо изогнуть трубу чтобы обеспечить наличие гидрозатвора препятствующего проникновению неприятных запахов в помещение через дренажную трубу 42

Внимание 1 кондиционер должен быть запитан от отдельного источника с требуемым номинальным напряжением 2 внешний источник питания кондиционера должен иметь провод заземления соединённый с заземлением внутреннего и наружного блока 3 монтаж электропроводки должен осуществляться персоналом имеющим необходимую квалификацию в соответствии с электрическими коммутационными схемами 4 в электропроводке должен быть предусмотрен электрический разъединитель обеспечивающий физическое разъедине ние контактов всех активных проводников в соответствии с национальными требованиями к монтажу электроустановок 5 силовая и сигнальная проводка должны быть проложены таким образом чтобы предотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля 6 длина проводки кондиционера составляет 6м для удлинения используйте провода того же типа и необходимой длины скрутки проводов не допускаются соединения должны быть пропаяны и покрыты изоляционной лентой 7 не включайт 44

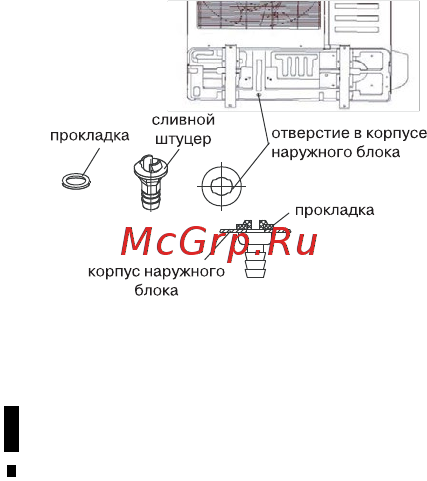

Вставьте прокладку в сливной штуцер затем вставьте штуцер в отверстие поддона наружного блока поверните на 90 градусов чтобы зафиксировать его наденьте на штуцер сливной шланг можно приобрести в магазине если необходимо слить конден сат из наружного блока во время работы в режиме обогрева 44

Рис 42 44

Установка сливного штуцера 44

Электрические соединения 44

Модели lac 18 модель lac 24 модели lac 36 lac 48 lac 60 47

Схема для наружных блоков модель lac 60t 47

Схема соединений 47

Гарантийные обязательства 50

Уважаемые покупатели 50

Поиск и устранение неисправностей в случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице 4 в случае невозможности решения проблем указанными способами обратитесь в сервисный центр 52

Таблица 4 52

Немедленно выключите кондиционер и отсоедините шнур от сети если работающий прибор издает непонятные звуки поврежден щит электронного управления повреждены плавкие предохранители или выключатели в прибор попала вода или какие либо предметы кабели или розетка перегрелись от прибора исходит сильный запах 53
