Loriot LAC-24T-OUT — инструкция по использованию раздаточной гребенки и вакуумного насоса [39/60]

Содержание

• Indoor unit p.1
• Outdoor unit p.1
• Электрический кондиционер воздуха кассетного типа electric air conditioner split system cassette type p.1
• Функции и технологии p.2
• Cпасибо что выбрали кондиционер loriot пожалуйста ознакомьтесь с данным руководством перед началом работы и сохраните его для использования в будущем p.4
• Технические характеристики p.8
• Таблица 1 p.8
• Описание прибора p.10
• Таблица 2 p.10
• Условия эксплуатации p.10
• Кондиционер воздуха необходимо использовать в температурном диапазоне указанном в таблице 2 p.10
• Кондиционер состоит из внутреннего и наружного блоков соединенных трубопроводами управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока если она присутствует в данной модификации прибора p.10
• Автоматический режим для включения автоматического режима работы нажмите кнопку mode до появления на дисплее символа в данном режиме скорость вентилятора и температура задается автоматически в соответствии с температурой помещения анализ воздуха осуществляется дат чиком расположенном во внутреннем блоке для создания наиболее комфортный условий p.22
• Режим осушения p.22
• Режим feel автоматический режим p.22
• С помощью этой функции понижается влажность воздуха и создаются более комфортные условия для установки режима осушения нажмите кнопку mode режим до появления на экране символа dry функция автоматически изменяет циклы охлажде ния и вентиляции p.22
• С скорость fan направление воздуш ного потока swing нажимая указанные кнопки p.23
• Для оптимизации работы кондиционера настройте температуру 2 p.23
• С каждые 60 минут всего температура поднимается на 2 p.23
• Для активации режима сна нажмите кнопку sleep на пду до появления на дисплее символа функция режима сна автоматически настраивает температуру в помещении для создания комфортных условий для сна в режиме охлаждения или осушения установленная температура будет автоматически подниматься на 1 p.23
• С за 2 часа после 10 часов работы в режиме сна кондиционер автоматически отключается p.23
• Режим сна p.23
• Установка наружного блока p.30
• Таблица 2 p.30
• Меры предосторожности 1 не устанавливайте блок на открытом солнце а также вблизи отопительных приборов 2 если установка блока в таком месте неизбежна закройте его защитным экраном 3 если блок будет устанавливаться на побережье или на большой высоте т е в местах где дует сильный ветер необходимо устанавливать его вдоль стены чтобы обеспечить нормальные условия работы блока p.31
• Таблица 3 p.31
• Таблица 5 p.37
• Установите медную трубу в планку держателя так чтобы кончик трубы был установлен на расстояние а p.37
• Таблица 4 p.37

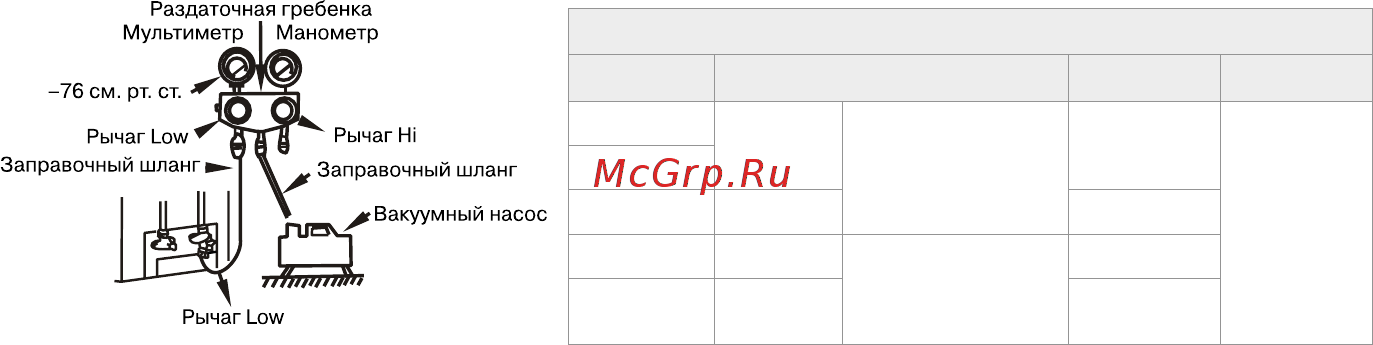

• Рекомендации по использованию раздаточной гребенки см в руководстве по эксплуатации вакуумного насоса 1 отверните и снимите технологические гайки запорных вентилей a и b соедините заправочный шланг раз даточной гребенки с технологической муфтой запорного вентиля a оба запорных вентиля a и b должны быть закрыты 2 соедините патрубок заправочного шланга с вакуумным насосом 3 полностью откройте нижний рычаг раздаточной гребенки 4 включите вакуумный насос как только начнётся откачка немного ослабьте гайку технологического штуцера запорного вентиля b чтобы определить поступает ли воздух внутрь по изменению звука работы насоса при этом показания мультиметра должны быть ниже нуля затем снова закрутите гайку 5 по окончании откачки полностью закройте нижний рычаг раздаточной гребенки и отключите вакуумный насос после 15 минут работы насоса проверьте показания мультиметра он должен показывать 1 10 6 па 76 см рт ст 6 ослабьте и снимите квадратные крышки запорных вентилей a и b чтобы полностью откр p.39
• Внимание перед опробованием все запорные вентили необходимо открыть каждый кондиционер имеет два запорных вен тиля разных размеров со стороны наружного блока функционирующих как нижний запорный вентиль и верхний запорный вентиль соответственно p.40
• Проверьте герметичность мест соединения с помощью течеискателя или мыльной пены p.40
• Проверка герметичности p.40
• Примечание а нижний запорный вентиль в верхний запорный вентиль c d патрубки для соединения трубы с внутренним блоком p.40
• Защитную трубу для предотвращения ее провисания если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом форма ее подъёма должна быть как можно ближе к вертикали а расстояние от корпуса до подъёма должно быть не менее 200 мм в противном случае при останове кондиционера вода будет переливаться в него конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм он не должен находиться в воде если дренаж выводится непосредственно в канализацию необходимо изогнуть трубу чтобы обеспечить наличие гидрозатвора препятствующего проникновению неприятных запахов в помещение через дренажную трубу p.42
• Электрические соединения p.44
• Установка сливного штуцера p.44
• Внимание 1 кондиционер должен быть запитан от отдельного источника с требуемым номинальным напряжением 2 внешний источник питания кондиционера должен иметь провод заземления соединённый с заземлением внутреннего и наружного блока 3 монтаж электропроводки должен осуществляться персоналом имеющим необходимую квалификацию в соответствии с электрическими коммутационными схемами 4 в электропроводке должен быть предусмотрен электрический разъединитель обеспечивающий физическое разъедине ние контактов всех активных проводников в соответствии с национальными требованиями к монтажу электроустановок 5 силовая и сигнальная проводка должны быть проложены таким образом чтобы предотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля 6 длина проводки кондиционера составляет 6м для удлинения используйте провода того же типа и необходимой длины скрутки проводов не допускаются соединения должны быть пропаяны и покрыты изоляционной лентой 7 не включайт p.44
• Рис 42 p.44
• Вставьте прокладку в сливной штуцер затем вставьте штуцер в отверстие поддона наружного блока поверните на 90 градусов чтобы зафиксировать его наденьте на штуцер сливной шланг можно приобрести в магазине если необходимо слить конден сат из наружного блока во время работы в режиме обогрева p.44
• Схема соединений p.47
• Модели lac 18 модель lac 24 модели lac 36 lac 48 lac 60 p.47
• Схема для наружных блоков модель lac 60t p.47
• Гарантийные обязательства p.50
• Уважаемые покупатели p.50
• Поиск и устранение неисправностей в случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице 4 в случае невозможности решения проблем указанными способами обратитесь в сервисный центр p.52
• Таблица 4 p.52
• Немедленно выключите кондиционер и отсоедините шнур от сети если работающий прибор издает непонятные звуки поврежден щит электронного управления повреждены плавкие предохранители или выключатели в прибор попала вода или какие либо предметы кабели или розетка перегрелись от прибора исходит сильный запах p.53
• Информация о сертификации p.56
• Нормативные документы p.56
• Гарантийный талон p.57
• Заполнить при продаже в присутствие покупателя p.57
• 20 года p.57
• С н модель дата продажи p.58
• Отрывной талон отрывной талон отрывной талон p.58
