43

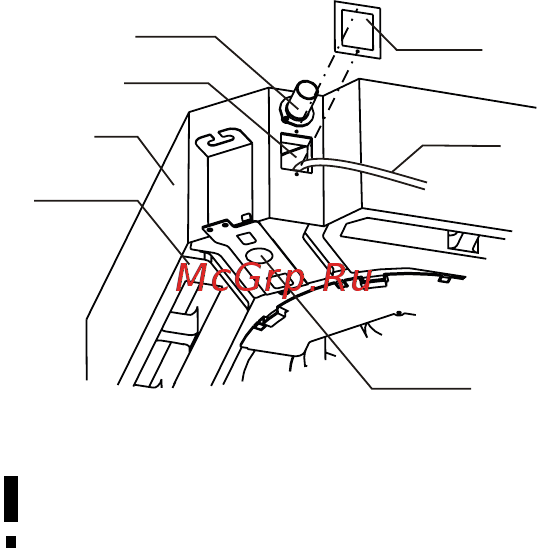

Рис. 41
Проверка дренажа
Убедитесь в отсутствии препятствий по длине дренажной трубы.
В строящихся зданиях эту проверку необходимо выполнить до зашивки потолка.
1. Снимите крышку для тестирования, залейте около 2000 мл
воды в бачок через трубку для заливки.
2. Включите питание и запустите кондиционер в режиме
охлаждение. Прислушайтесь к звуку от дренажной трубы.
Убедитесь в том, что вода сливается (учитывая длину
дренажной трубы, вода может появиться с задержкой при-
мерно на 1 минуту), проверьте герметичность соединений.
3. Остановите кондиционер, отключите питание, установите
на место крышку для тестирования.
Внимание!
В случае обнаружения неисправности, ее необходимо немедленно устранить.
При ремонте и техническом обслуживании кондиционера, слейте воду, открыв сливную пробку. Перед началом
работы установите пробку на место во избежание утечки.
Соединительный патрубок
Крышка для тестирования
Отверстие для тестирования
Корпус
Трубка для заливки
Бачок для воды
Сливная пробка
