25

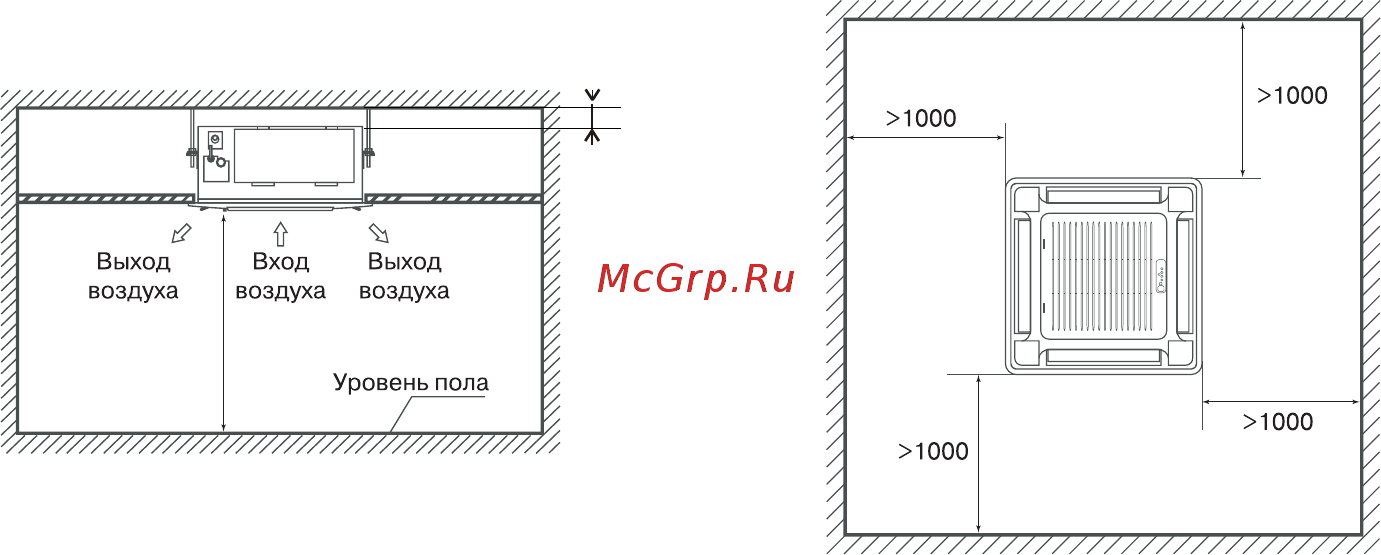

ПРОСТРАНСТВО ДЛЯ УСТАНОВКИ
ВЫБОР МЕСТА
Убедитесь, что:
1. Оборудование правильно подобрано для работы в данном помещении.
2. Потолок горизонтальный и его конструкция выдерживает вес оборудования.
3. Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не оказывает сильного
влияния на температуру в помещении.
4. Воздушный поток охватывает все помещение.
5. Оборудование установлено вдали от мощных источников тепла
>2500
>50
Рис. 19
