34

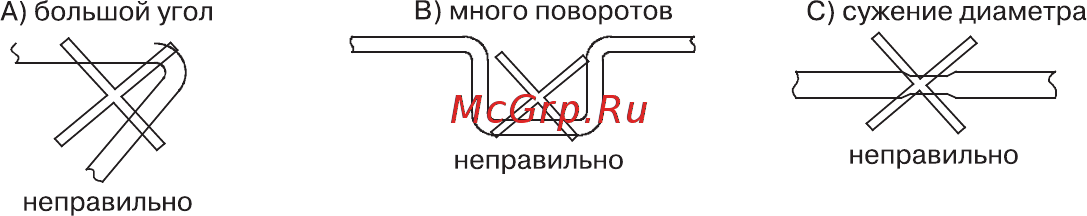

10. Проследите, чтобы на трубопроводе не было заломов, резких изгибов, и сужений
Рис. 32
УСТАНОВКА СОЕДИНИТЕЛЬНОЙ ТРУБЫ
Меры предосторожности:
1. Не допускайте попадания воздуха, пыли или иных материалов в трубопроводы во время их монтажа.
2. Монтаж соединительной трубы нельзя начинать до окончательной установки наружного и внутреннего блоков.
3. Соединительная труба должна оставаться сухой, не допускайте попадания в нее влаги во время монтажа.
4. При разнице высот более 5 метров, и если наружный блок установлен выше внутреннего, предусмотрите уста-
новку масло подъёмных петель через каждые 3 метра подъема! При невыполнении данного условия возможен
выход оборудования из строя из-за невозврата масла в компрессор.
Процедура соединения труб:
1. Измерьте необходимую длину соединительной трубы, затем выполните следующие операции.
2. Сначала соедините трубу с внутренним блоком, затем с наружным.
3. Согните трубку нужным образом, соблюдая осторожность, чтобы не повредить ее.
