Периодическое обслуживание оборудования

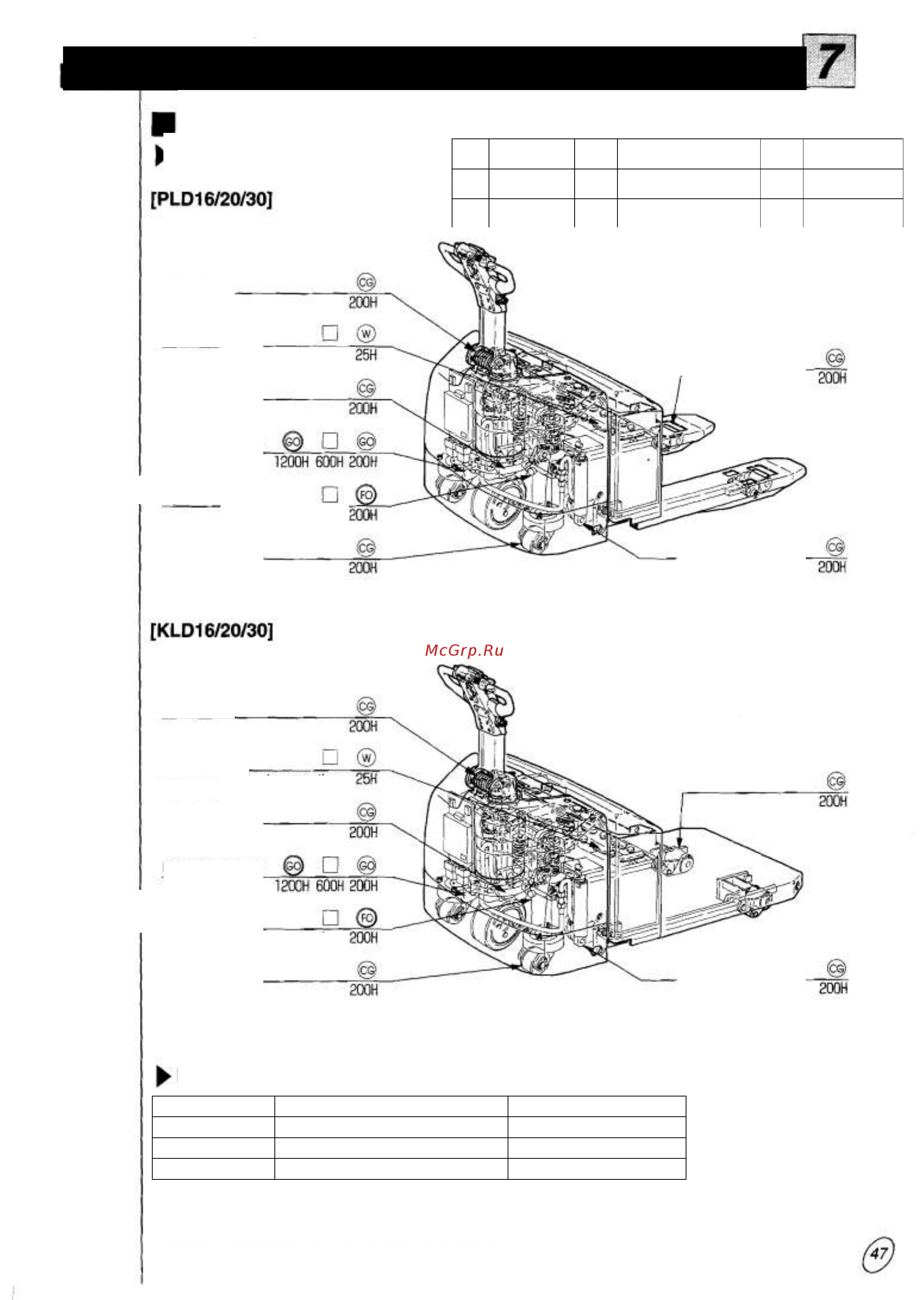

Карта смазки и рекомендуемые масла
Точки смазки
Пружина
АКБ
До начала работы
Шаровая опора
привода
Трансмиссия
Гидравлический бак
До начала работы
Шаровая опора
ролика
Грузовое колесо
Узел соединения
подъемного
механизма
Пружина
АКБ
До начала работы
Шаровая опора
привода
Трансмиссия
Гидравлический
бак
Шаровая опора
ролика
Грузовое
колесо
Узел соединения
подъемного
механизма
◙
Замена
MO
Машинное масло
BO
Тормозная
жидкость
○
Долив
FO
Гидравлическое
масло
CG
Смазка для
шасси
□
Проверка и
наладка
GO
Трансмиссионное
масло
W
Очищенная
вода
25H, 200H, 600H, 1200H – наработка, час
До начала работы
Рекомендованные масла
Трансмиссионное масло
Смазка
Esso
Esso Gear Oil GP SAE80
Esso Beacon 2
Shell
Shell Spyluxe EP80
Alvania Grease 2
Mobile
Mobilube GX-80
Mobiluxe 2
В качестве гидравлического масла рекомендуется использовать
NICHIYU FORK OIL B
