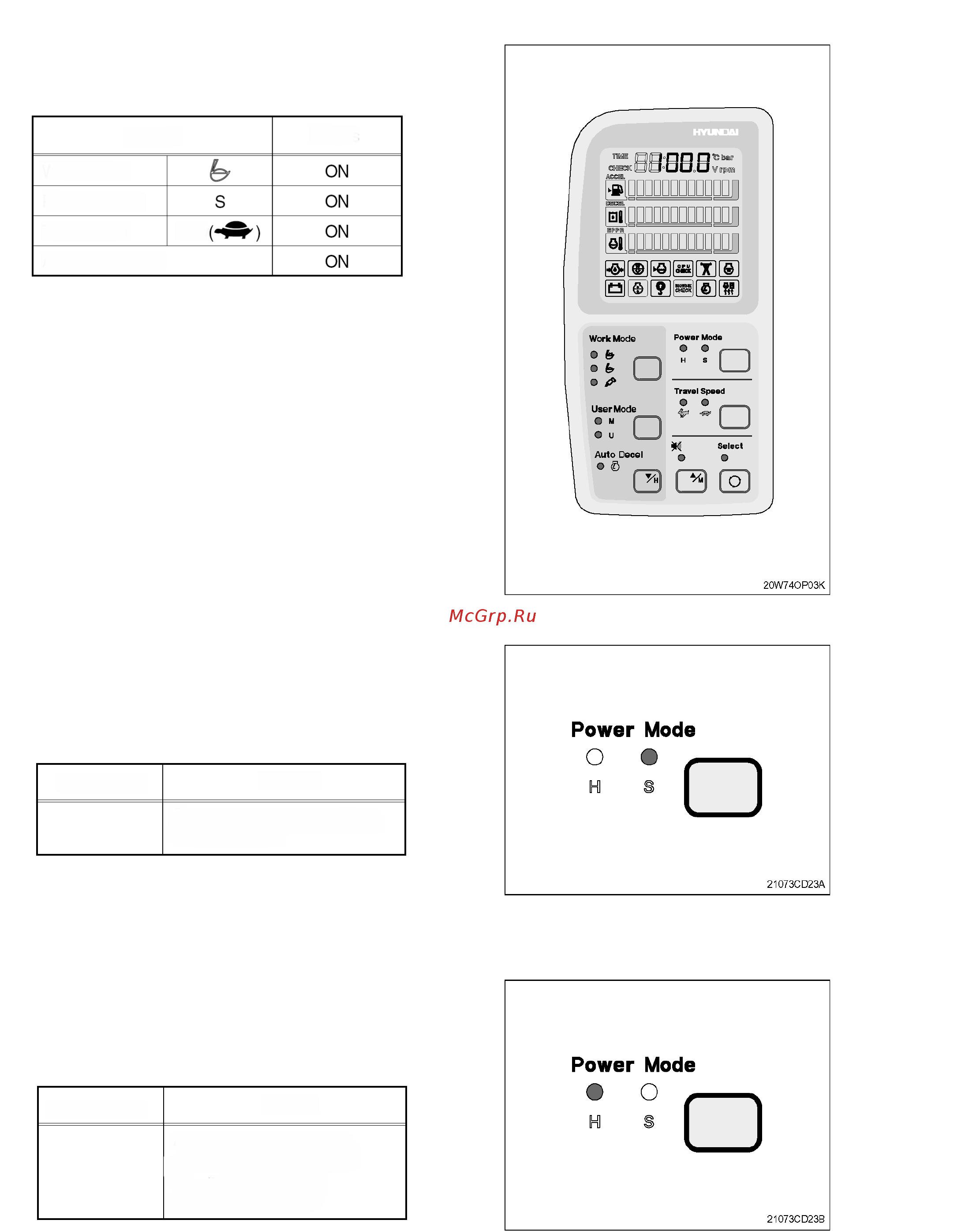

(2)После запуска двигателя
1 Когда двигатель запускается, горят три ин
дикаторные лампы, как показано ниже.
Режим
Режим работы
Режим выбора мощности
Режим передвижения
Режим автоматического замедления
•
При этом тахометр показывает низкие хо
лостые обороты 950 ± 100 об/мин.
• Если температура охлаждающей жид
кости ниже 30°С, то через 10 с число
оборотов двигателя увеличивается до
1200 ± 100 об/мин.
• Через 23 минуты вы можете выбрать
любой нужный вам режим.
2 Функция самодиагностики может выпол
няться так же, как при установке ключа за
жигания в положение ВКЛ.
Подробности см. на странице 412.
3) РЕЖИМ ВЫБОРА МОЩНОСТИ
(1)Режим S (Стандартная мощность)
Когда регулятор ускорения установлен на
значение 10, режим автоматического за
медления отменен, и выбран режим стан
дартной (S) мощности.
Обороты
двигателя
Та же мощность, что и в машине, не
имеющей переключателя выбора ре
жима мощности.
Обороты
двигателя
Приблизительно 110% мощности и
скорости машины, не имеющей
переключателя выбора режима
мощности, или мощности и скоро
сти в режиме S
Низкая
Состояние
Когда регулятор ускорения установ
лен на значение ниже 9, частота вра
щения двигателя уменьшается при
близительно на 50 об/мин. на едини
цу деления шкалы регулятора.
Получаемый эффект
Получаемый эффект
(2)Режим Н (Высокая мощность)
Когда регулятор ускорения установлен на
значение 10, режим автоматического за
медления отменен, и выбран режим высо
кой (Н) мощности.
Когда регулятор ускорения установ
лен на значение ниже 9, частота вра
щения двигателя уменьшается при
близительно на 50~100 об/мин. на
единицу деления шкалы регулятора.
2200 ± 50
2100 ± 50
