07

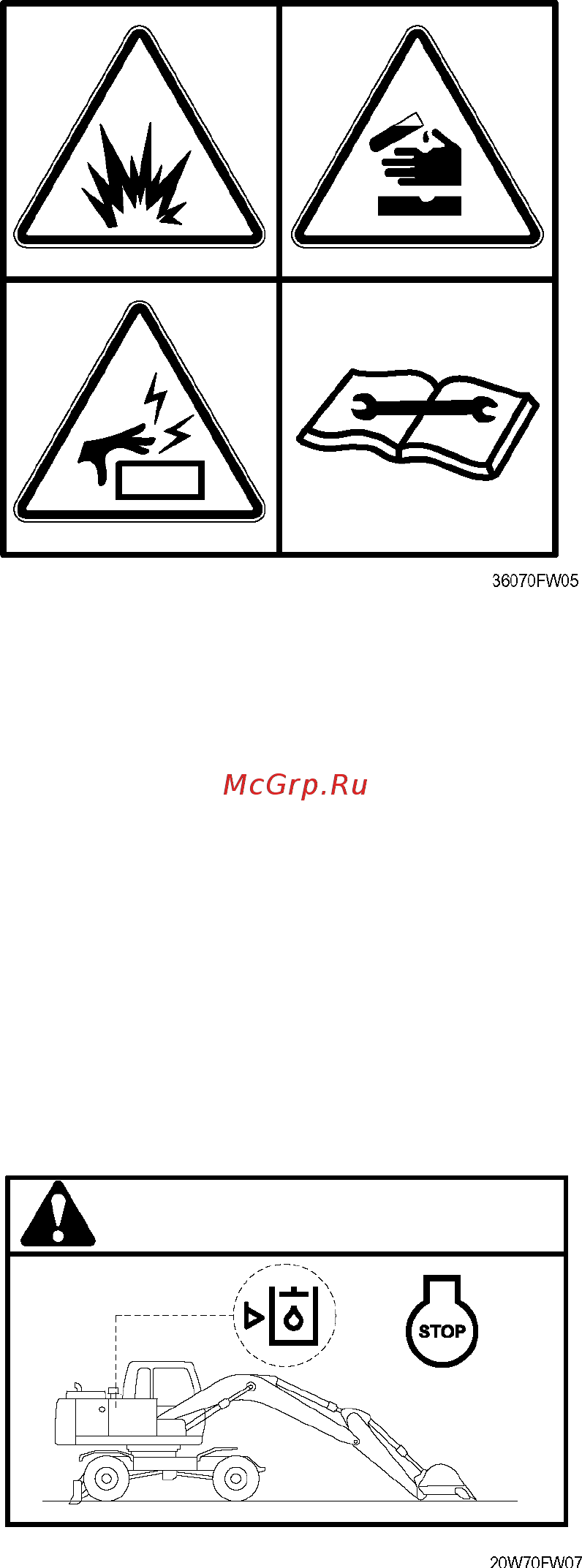

4) КИСЛОТНЫЙ АККУМУЛЯТОР (пункт 5)
Эта предупредительная табличка распола
гается на крышке аккумуляторной батареи.
<
Электролит содержит серную кислоту,
которая может быть причиной ожога. Из:
бегайте попадания кислоты на кожу, в гла:
за или на одежду. При случайном попада:
нии электролита промойте рану большим
количеством воды и немедленно обрати:
тесь за медицинской помощью.
Ú Поддерживайте рекомендованный уро:
вень электролита. Добавляйте дистил:
лированную воду в аккумуляторную ба:
тарею только перед началом работы, и
никогда не заливайте ее перед выклю:
чением двигателя.
Если уровень электролита соответству:
ет нормативному, то недостаточное
пространство может стать причиной
скопления газов в аккумуляторе.
<
Перед проверкой аккумулятора потуши:
те все горящие и дымящие предметы.
<
Не используйте спички, зажигалки или
источники света вблизи аккумулятора во
избежание взрыва скопившегося газа.
<
Не позволяйте неподготовленному пер:
соналу производить замену аккумулято:
ра или использовать пусковые кабели.
<
Во избежание поражения электрическим
током не прикасайтесь к клеммам акку:
муляторной батареия влажной рукой.
ВНИМАНИЕ
5)
УРОВЕНЬ МАСЛА ГИДРОСИСТЕМЫ
(пункт 6)
Эта предупредительная табличка распола
гается с левой стороны от указателя уров
ня масла гидросистемы.
< Во время обслуживания гидравличес:
кой системы обязательно опускайте
ковш на грунт.
Ú Проверяйте уровень масла по указате:
лю уровня.
Ú В случае необходимости залейте реко:
мендованное гидравлическое масло до
необходимого уровня.
