05
ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ

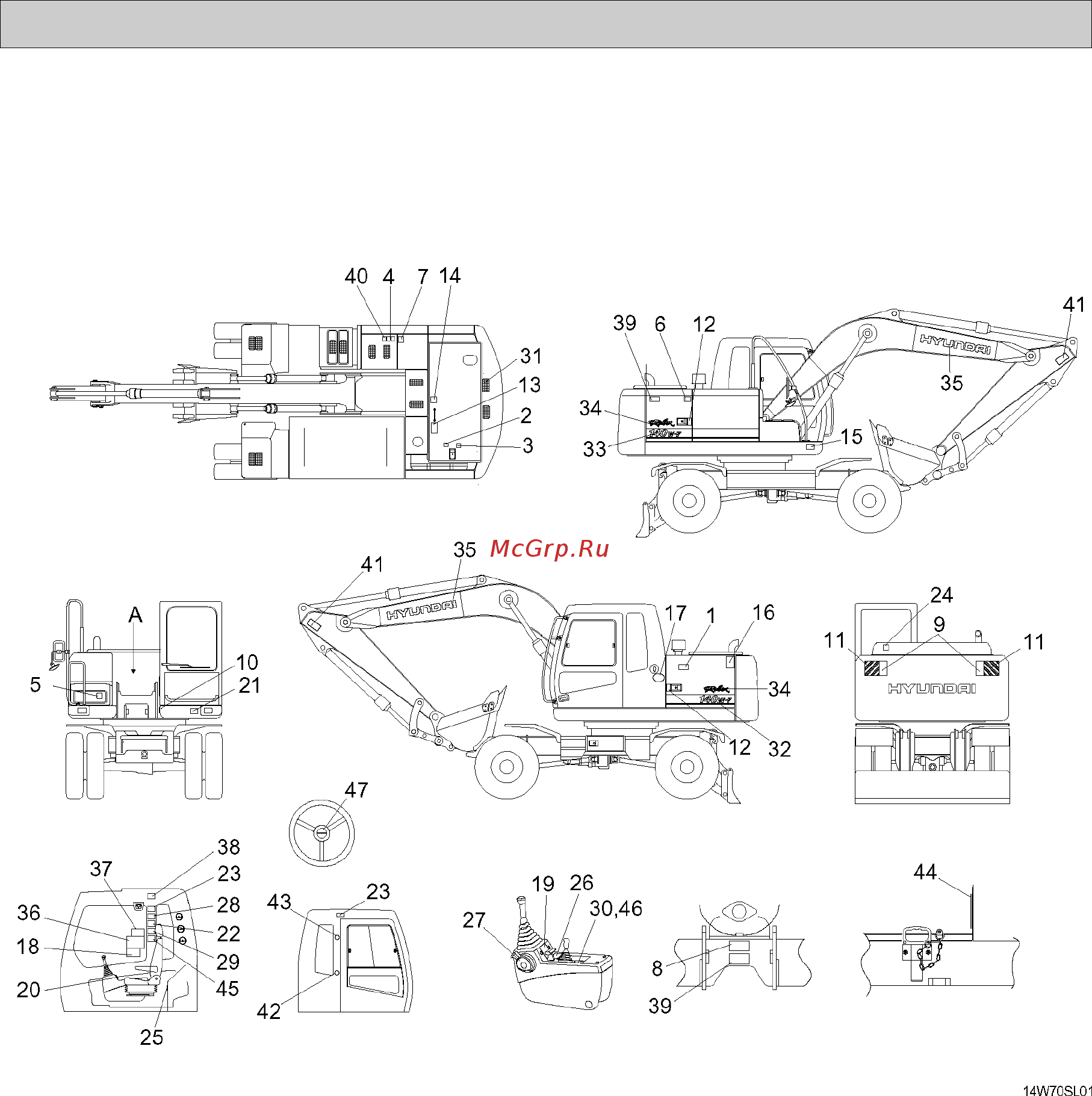

1. МЕСТО УСТАНОВКИ
Постоянно содержите эти знаки в чистоте. Если они отсутствуют или повреждены, установи
те их снова или замените на новые.
1 Воздушный фильтр
2 Крышка турбонагнетателя
3 Крышка радиатора
4 Заправка топливом
5 Повреждение аккумулятор
ной батареи
6
Уровень масла гидросистемы
7 Смазка маслом гидросисте
мы
8 Консистентная смазка
редуктора
9 Держитесь на удалении
10 Паспортная табличка
11 Близко не подходить – рабо
чая зона
12 Зафиксируйте опору
13 Смещение капота двигателя
14 Не становитесь на капот дви
гателя
15 Транспортировка
16
Соблюдайте дистанцию сбоку
17 Малотоксичный двигатель
18 Идеограмма управления
19 Идеограмма управления
(слева)
20 Идеограмма управления
(справа)
21 Уровень шума LWA
22 Макс. высота
23 Справочная инструкция
оператора
24 Запасный выход
25 Фильтр кондиционера
26 Наклон пульта управления
27 Рычаг блокировки
28 Помеха
29 Фиксация быстросъемного
соединителя
30 Идеограмма отвала
31 Ступени
32 Наименование модели
(слева)
33 Наименование модели
(справа)
34 Логотип
35 Торговая марка (стрела)
36 Инструкция по обслужива
нию
37 График грузоподъемности
38 Защитное переднее окно
39 Шланг высокого давления
40 Падение
41 Держитесь на расстоянии –
Стрела / Рукоять
42 Молоток
43 Огнетушитель
44 Идеограмма поворота плат
формы
45 Блокировка поворота плат
формы
46 Идеограмма – выносная
опора
47 Аппликация – рукоятка
ВИД A
ОТСЕК АККУМУЛЯТОРНОЙ
БАТАРЕИ ИЗНУТРИ
