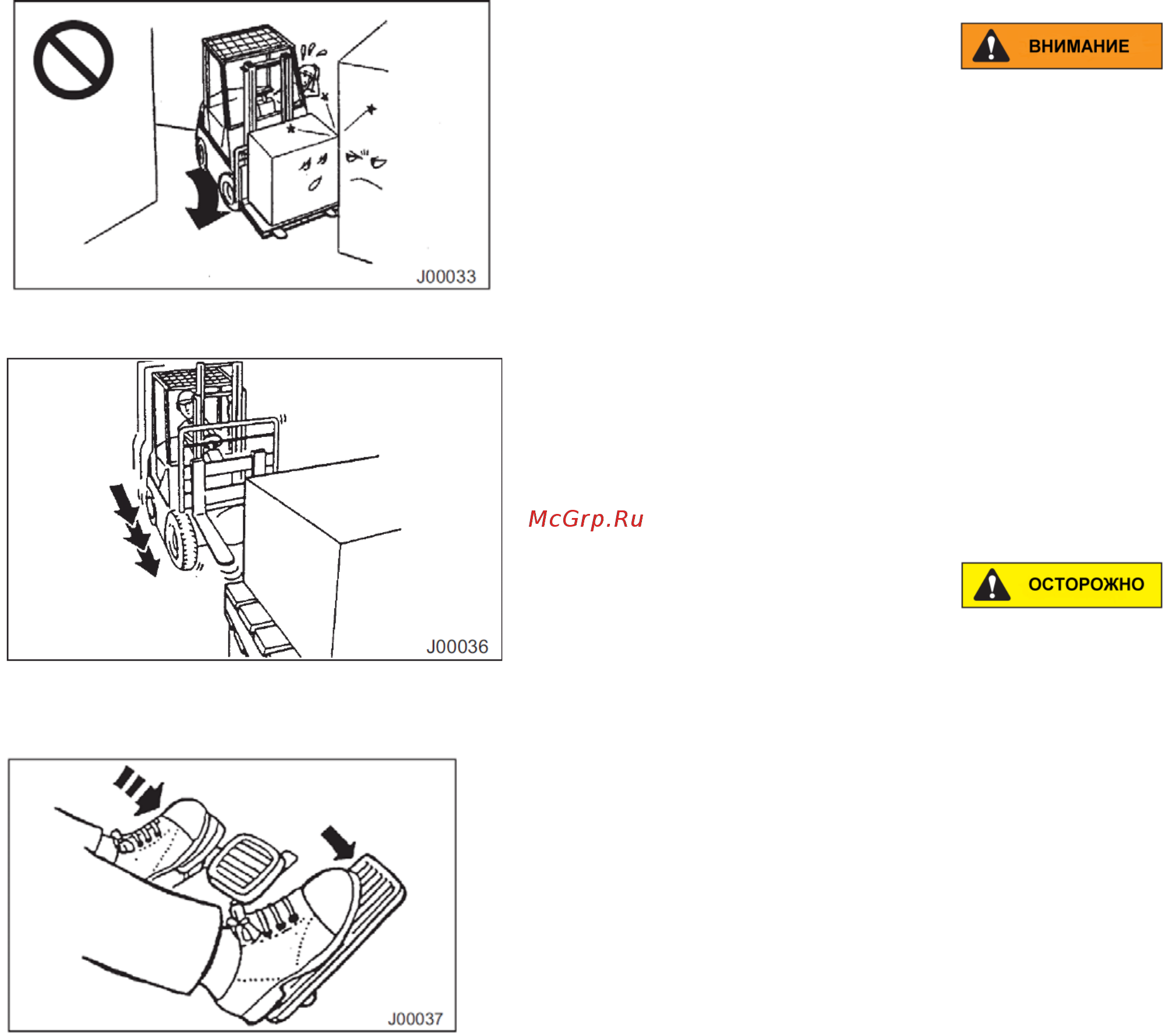

При работе в тесных помещениях необходимо снижать скорость на поворотах. При
повороте принимайте во внимание занос хвостовой части в сторону от направления поворота.
• Точное перемещение
Назначение педали точного перемещения в том, чтобы обеспечить управление
точным перемещением погрузчика и очень низкой скорости перемещения и высоких
оборотах двигателя.
Изменяя положение педали точного перемещения, Вы можете медленно перемещать
Ваш погрузчик при прежних оборотах мотора.
Пользуйтесь этой педалью при приближении к грузу для его снятия и установки.
При движении не нажимайте педаль точного перемещения. Это приведёт к частично
разомкнутому состоянию сцепления, что вызовет преждевременный износ диска сцепления. Не нажимайте педаль точного перемещения,
если в этом нет необходимости.
1. Остановитесь перед стеллажом, приведите в действие стояночный тормоз рычагом,
переведите рычаг направления движения в НЕЙТРАЛЬНОЕ положение, переведите мачту в
вертикальное положение и поднимите вилы до уровня отверстий в паллете.
2. Нажмите педаль точного перемещения до отказа, переведите рычаг направления в
положение движения вперёд и толкните рычаг стояночного тормоза вперёд до упора.
3. Осторожно нажмите педаль акселератора.
