Mitsubishi FD20CN [58/229] Приборная панель
![Mitsubishi FGE25T [58/229] Приборная панель](/views2/1402965/page58/bg3a.png)
58

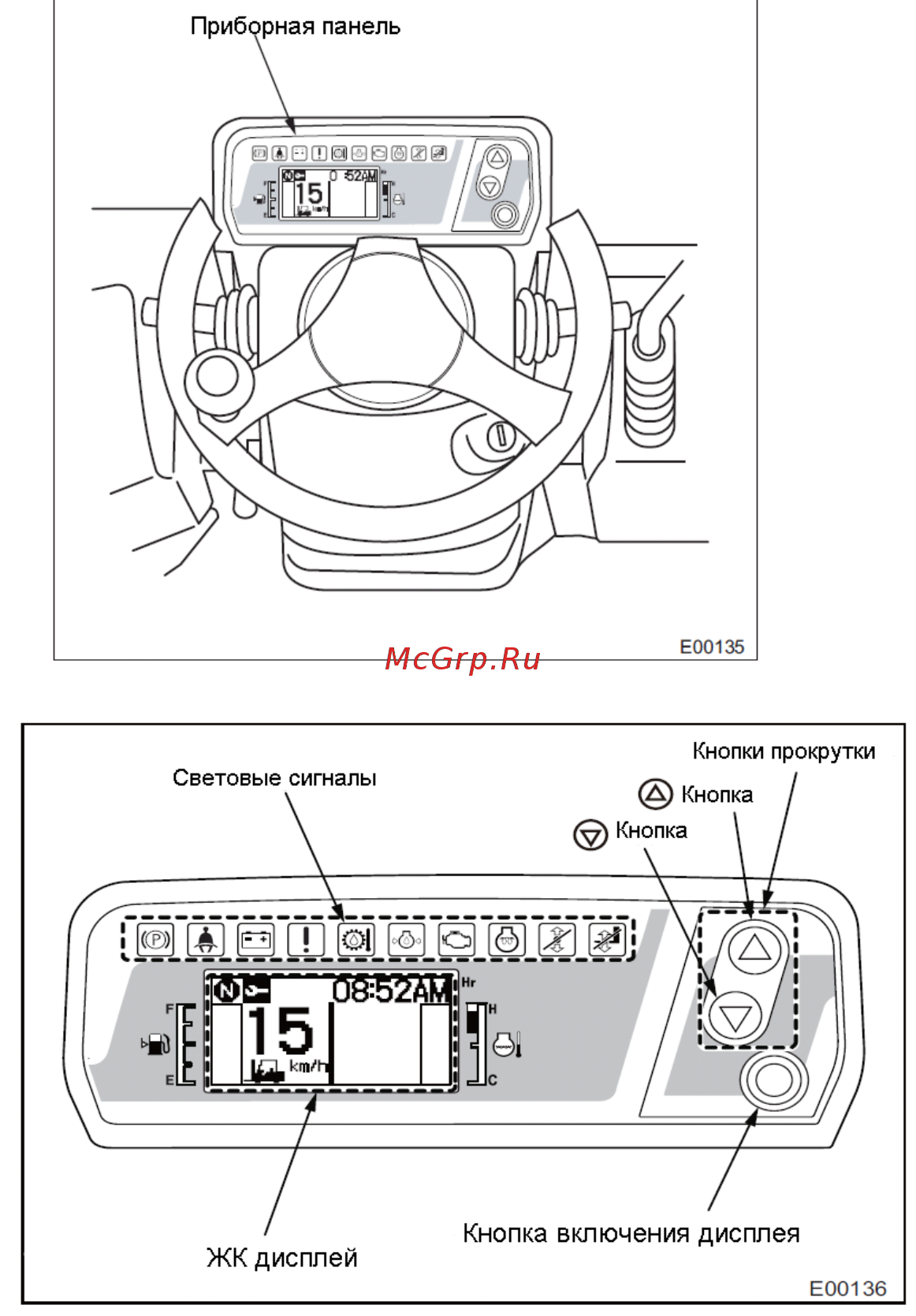

• Приборная панель
Если на приборной панели светится или мигает какой-либо световой сигнал,
остановите машину и устраните неисправность. Это не относится к свечению
пилотного индикатора.
На приборной панели имеются предупреждающие световые
сигналы, жидкокристаллический дисплей, кнопки прокрутки и кнопка
включения дисплея.
