• Основной экран дисплея
Вид жидкокристаллического дисплея, когда ключ запуска находится в положении “ВКЛ.” (“ON”).
Когда ключ запуска переводится в положение “ВКЛ.” (“ON”), вид жидкокристаллического дисплея изменяется в следующем порядке”:
экран фирменного логотипа; экран ввода пароля (опция) и стандартный экран. Нажатие кнопки позволяет увидеть историю сообщений о неисправностях.

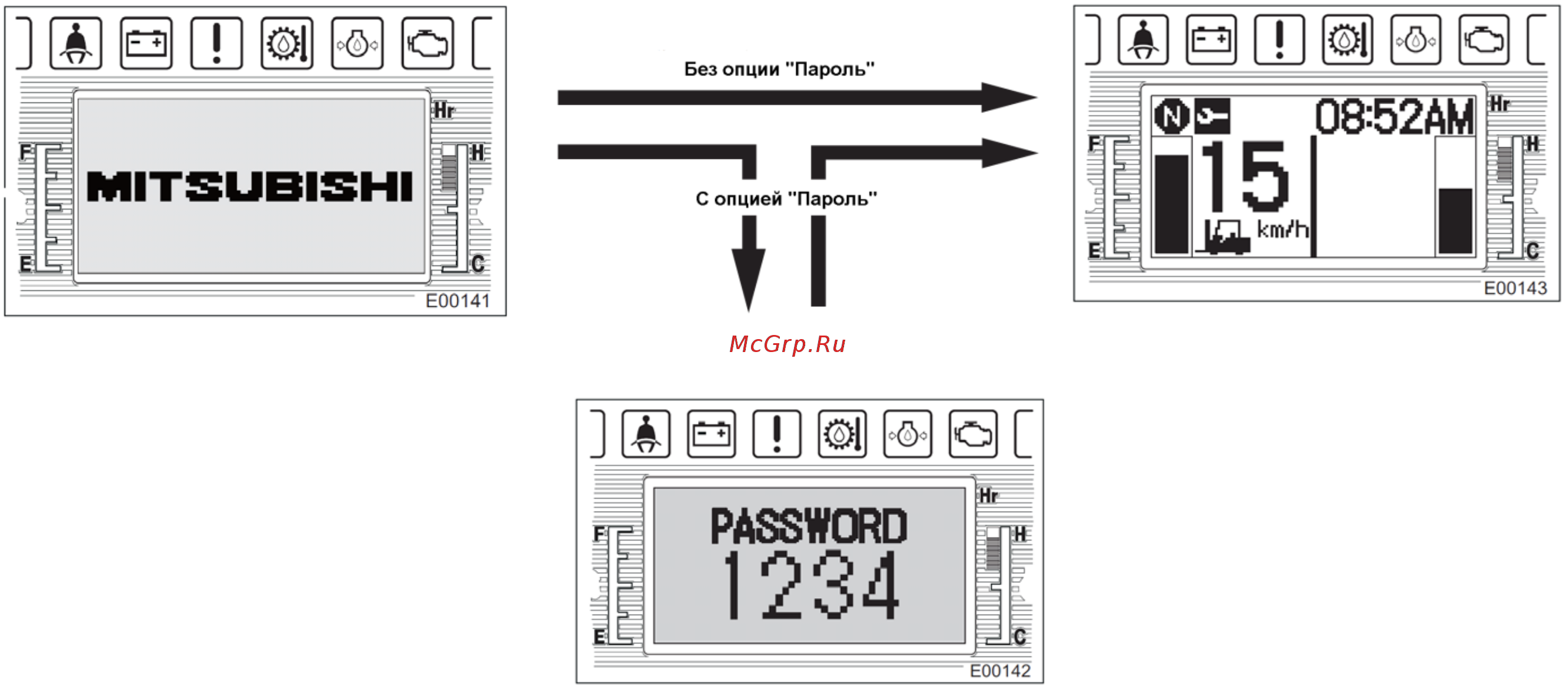

Экран фирменного логотипа Стандартный экран
Экран ввода пароля (опция)
Когда ключ запуска переводится в положение “ВКЛ” (“ON”), в течение двух секунд отображается экран фирменного логотипа. В течение этого
времени проводится проверка ламп.
На машине можно работать после ввода зарегистрированного пароля (если выбрана опция ввода пароля).
После этого происходит переход к стандартному виду экрана.
