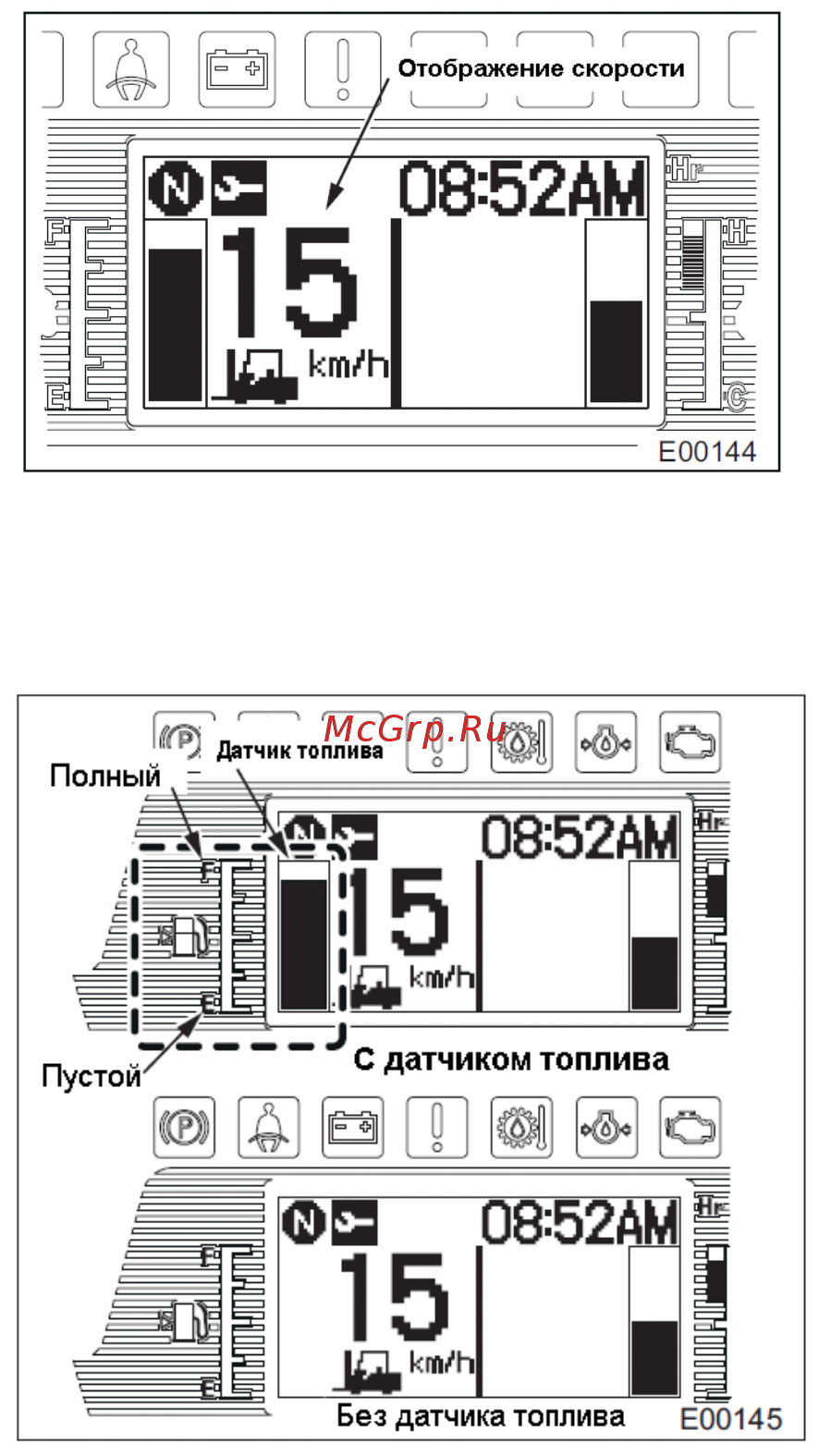

Экран спидометра
Экран спидометра отображает скорость машины.
Экран датчика топлива
Если ключ запуска находится в положении “ВКЛ.” (“ON”), датчик уровня топлива
отображает объём топлива, остающегося в топливном баке. Показания датчика будут
правильныими только если машинв стоит на ровной поверхности. Если счётчик
показывает “E (Empty)” (“Пустой”), то на дисплее загорается световой сигнал низкого
уровня топлива.
Для моделей на сжиженном газе датчик уровня топлива не предусмотрен.
