137
Пример 3 (модель FC)

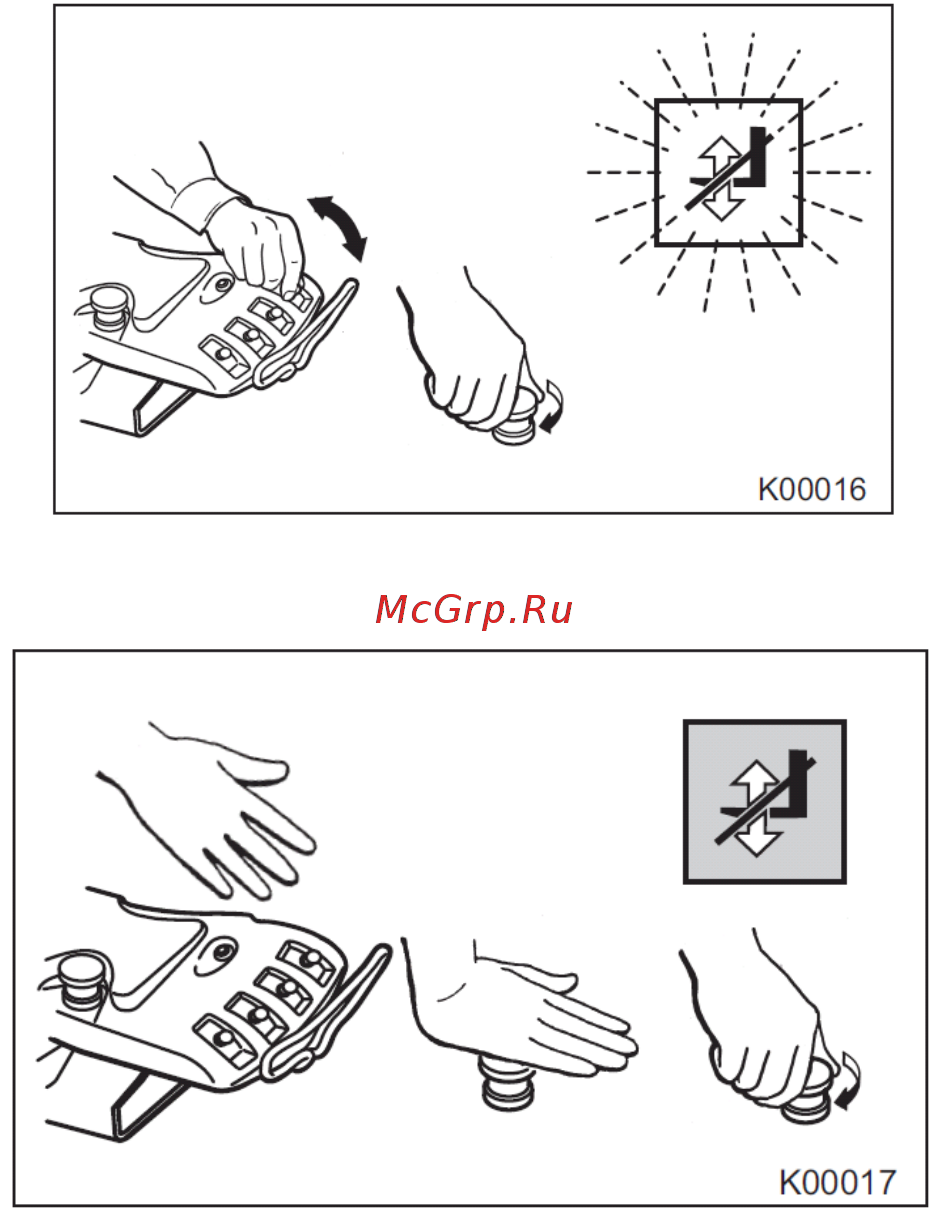

Предупреждающий световой сигнал блокировки мачты будет мигать, если вернуть
кнопку аварийной остановки в положение РАБОТА, когда рычаги подъёма или наклона уже
находятся в рабочем положении.
Действия при мигании сигнала блокировки
1. Переведите рычаги подъёма и наклона в нейтральное положение.
2. Один раз нажмите кнопку аварийной остановки и верните её в положение РАБОТА.
3. Убедитесь в том, что световой сигнал погас, и начните работу.
