144

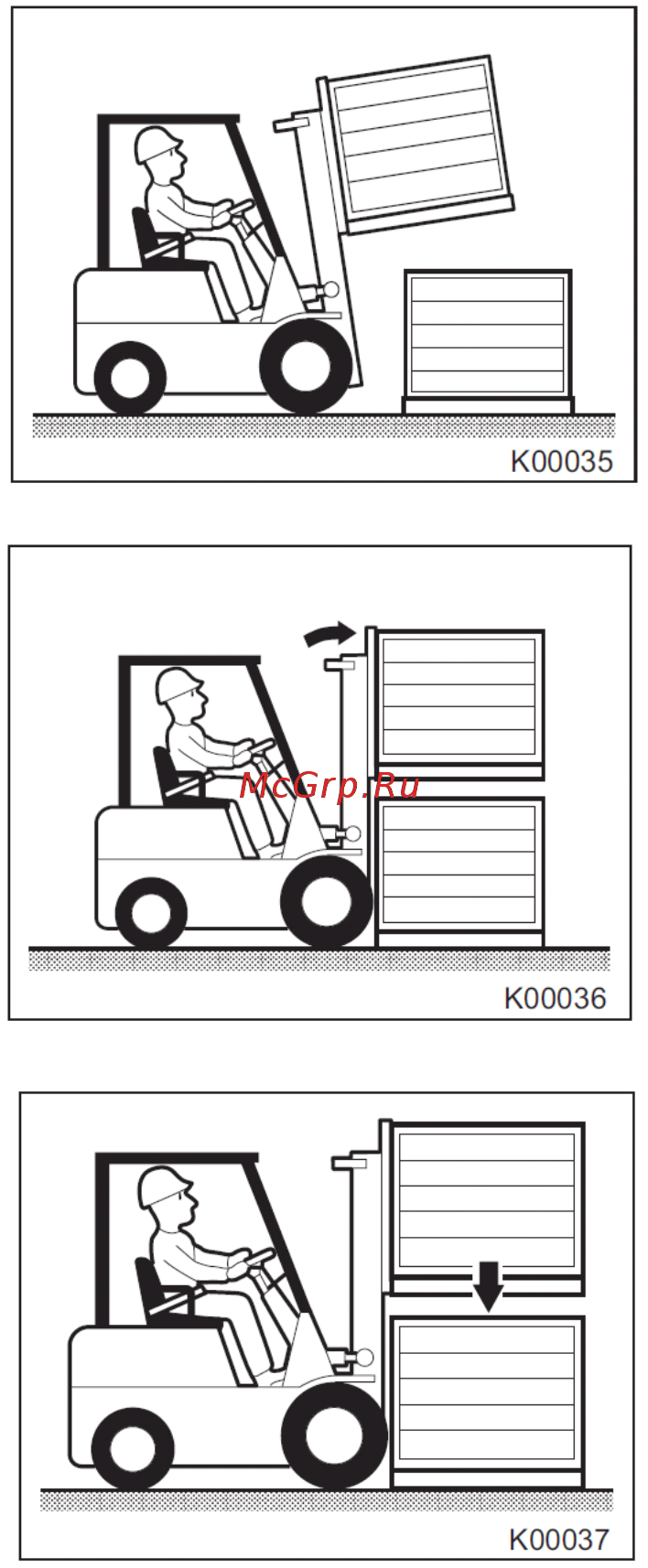

Рычаг направления движения - в положении ВПЕРЁД.
3. Медленно двигайте погрузчик вперёд так, чтобы груз оказался над стеллажом.
Рычаг направления движения - в НЕЙТРАЛЬНОМ положении.
4. Переведите мачту в вертикальное положение.
5. Осторожно опустите груз на стеллаж.
6. Опустите вилы так, чтобы их можно было освободить.
