163

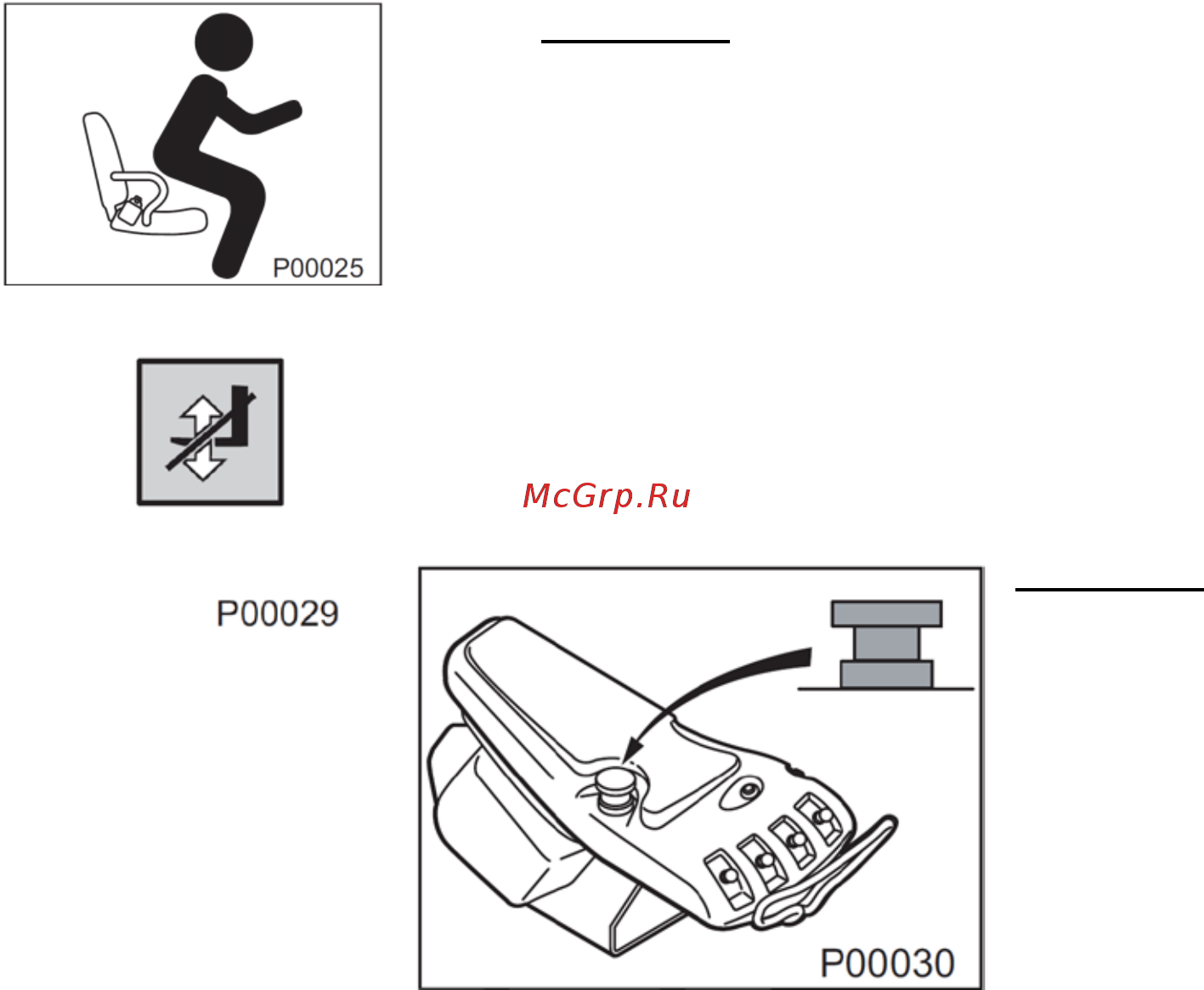

Проверьте: оператор находится на рабочем месте?
Если нет, переведите рычаг направления движения в нейтральное положение и надёжно займите
рабочее место. При этом ремень безопасности должен быть пристёгнут.
Если да, то это означает неисправность. В этом случае прекратите работу и переведите погрузчик в
безопасное место. Заглушите двигатель и обратитесь к Вашему сертифицированному дилеру.
Если световой сигнал блокировки мачты не горит,
но мачта и дополнительные приспособления не движутся (модель FC) / мачта не движется (модель MC):
Для модели FC:
Проверьте: кнопка аварийного отключения находится в положении РАБОТА?
Если нет, то переведите её в положение РАБОТА, повернув по часовой стрелке.
Если да, то это означает неисправность. В этом случае прекратите работу и
переведите погрузчик в безопасное место. Заглушите двигатель и обратитесь к
Вашему сертифицированному дилеру.
Для модели MC:
Это означает неисправность. В этом случае прекратите работу и переведите погрузчик в безопасное место. Заглушите двигатель и
обратитесь к Вашему сертифицированному дилеру.
ПРИМЕЧАНИЕ
Система блокировки мачты работает только для рычагов подъёма и наклона.
Дополнительные приспособления могут двигаться независимо от того, приведена ли в действие функция блокировки мачты.
Таким образом, при работе рычагом дополнительных приспособлений некоторые приспособления будут двигаться под действием
груза или собственного веса, даже если двигатель не работает или ключ запуска находится в положении “ВЫКЛ.” (“OFF”).
