183
• Картер двигателя

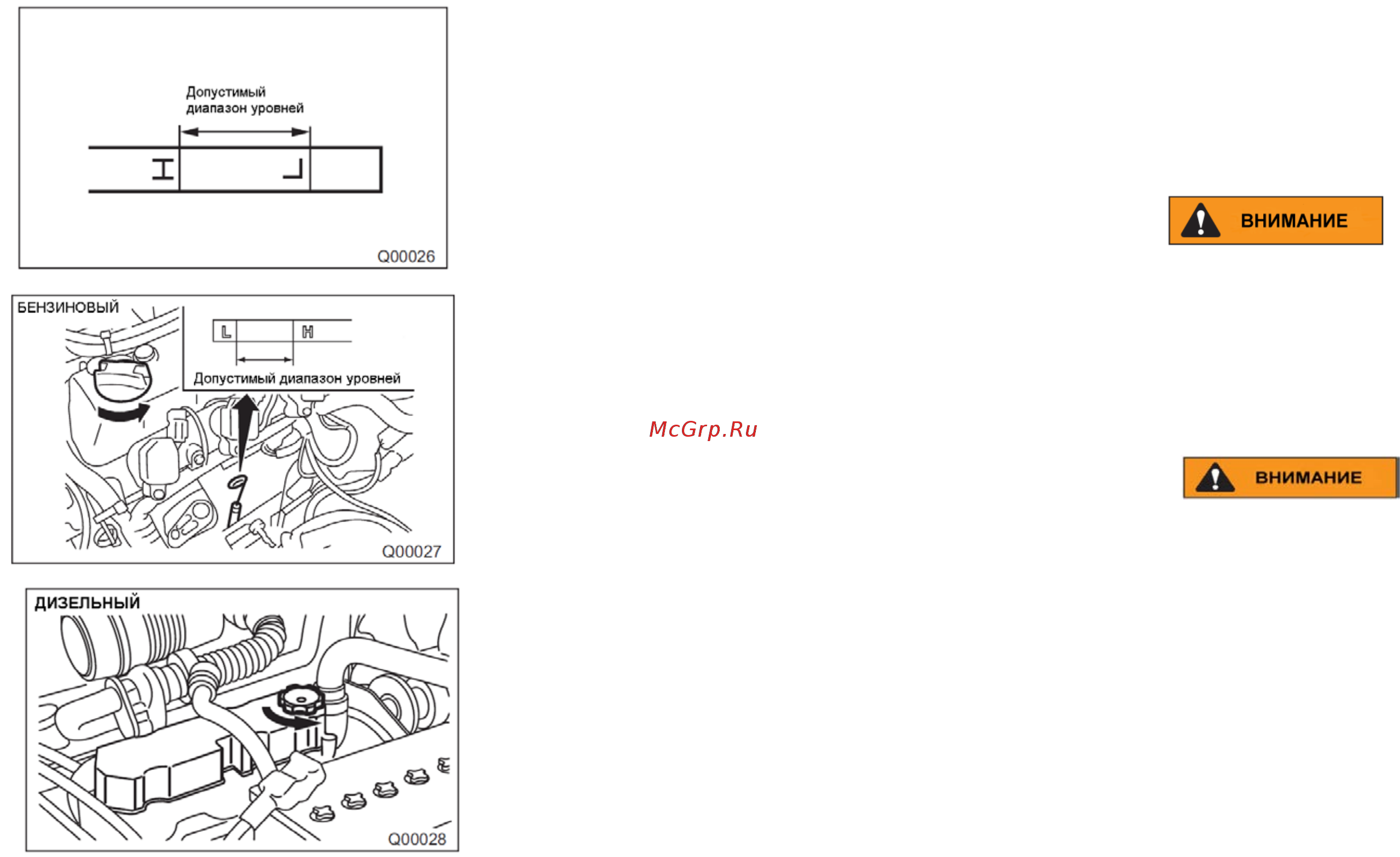

1. Проверка уровня масла.
Горячее масло и раскалённые детали могут причинить увечье. Не допускайте их контакта с кожей.
Припакуйте погрузчик на ровной поверхности. Опустите виды на пол до отказа. Приведите
в действие стояночный тормоз. Переведите рычаг направления движения в нейтральное
положение. Заглушите двигатель и заблокируйте колёса. Дайте двигателю остыть.
1. Поднимите капот двигателя.
2. Выньте щуп и вытрите его. Затем установите его обратно.
3. При помощи щупа убедитесь в том, что уровень масла правильный.
4. Закройте и заприте капот.
2. Добавление моторного масла
При добавлении масла:
Проводите работу на ровной поверхности.
Очистите заливное отверстие, чтобы грязь не попала в двигатель.
НЕ допускайте превышения допустимого уровня масла.
Удалите пролившееся масло.
