197

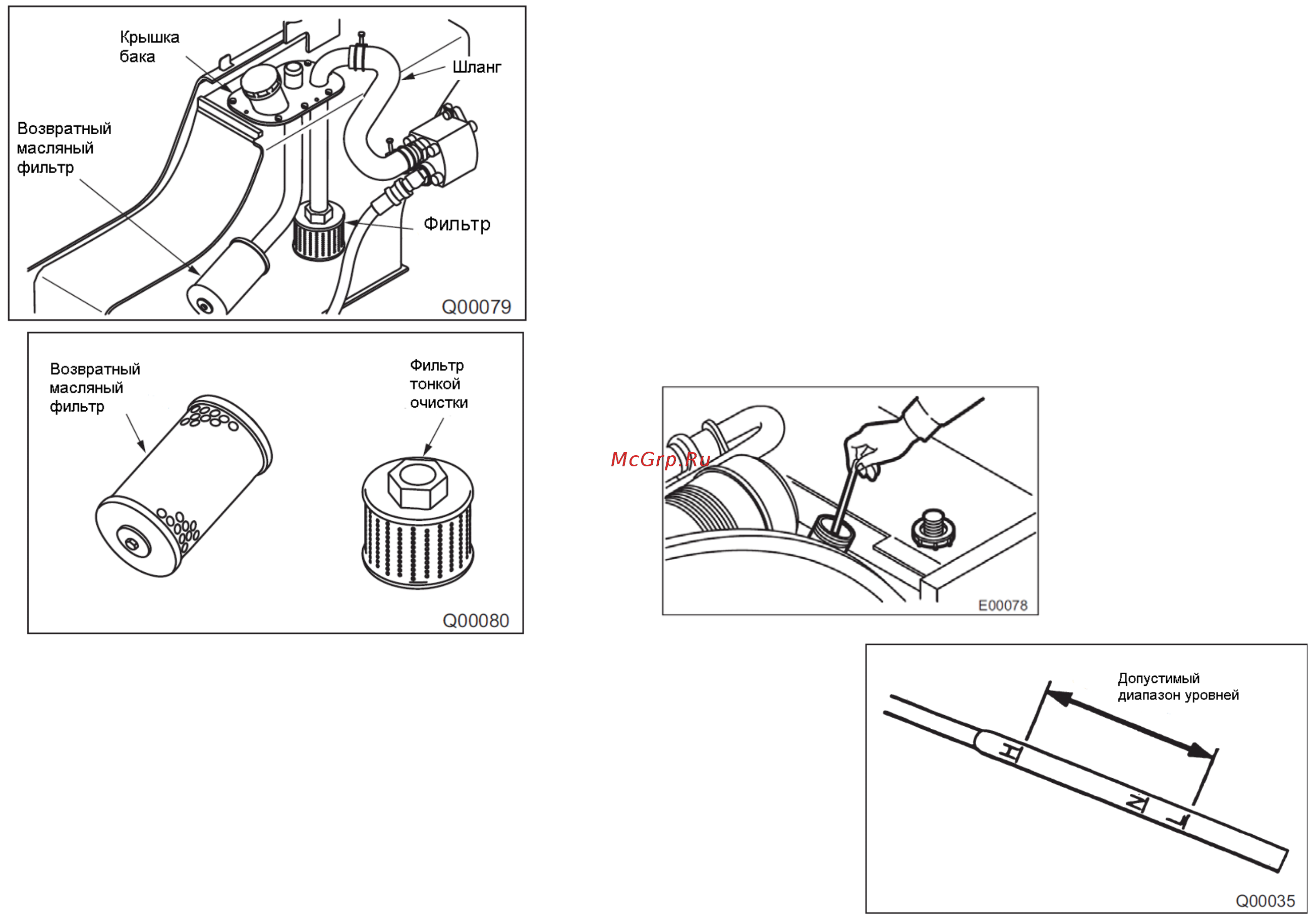

6. При необходимости очистите детали фильтра и смените уплотнения и
прокладку. Установите новый элемент фильтра.
7. Заново установите фильтр в сборе и затяните крепёжный болт.
8. Промойте фильтр грубой очистки в чистом невоспламеняющемся растворителе.
9. Осмотрите прокладку и при необходимости замените её.
10. Установите фильтр грубой очистки, прокладку и крышку.
11. Снимите крышку заливного отверстия и проверьте уровень масла
12. При необходимости добавьте масло до надлежащего уровня, обозначенного на
щупе.
13. Установите щуп.
14. Убедитесь в отсутствии утечек масла.
15. Закройте и заприте капот двигателя.
