Шаг 2. Прикрепление низкопрофильных крепежных скоб к телевизору с искривленной задней панелью или с выступом возле

резьбовой вставки.

Сначала нужно определить диаметр винта (h, i, j, k), который подходит для Вашего телевизора. Для этого попробуйте вручную

ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через соответствующую стонорную шайбу (l, m, n,

o), соответствующую шайбу (r, s), крепежную скобу для монитора (c), распорку (p, q), еще одну шайбу(r - только диаметра M4/M5)

в заднюю панель телевизора. Крепежные скобы должны быть зафиксированы симметрично и вертикально. См. соответствующий

рисунок ниже.

l s

r

c c

r

p q

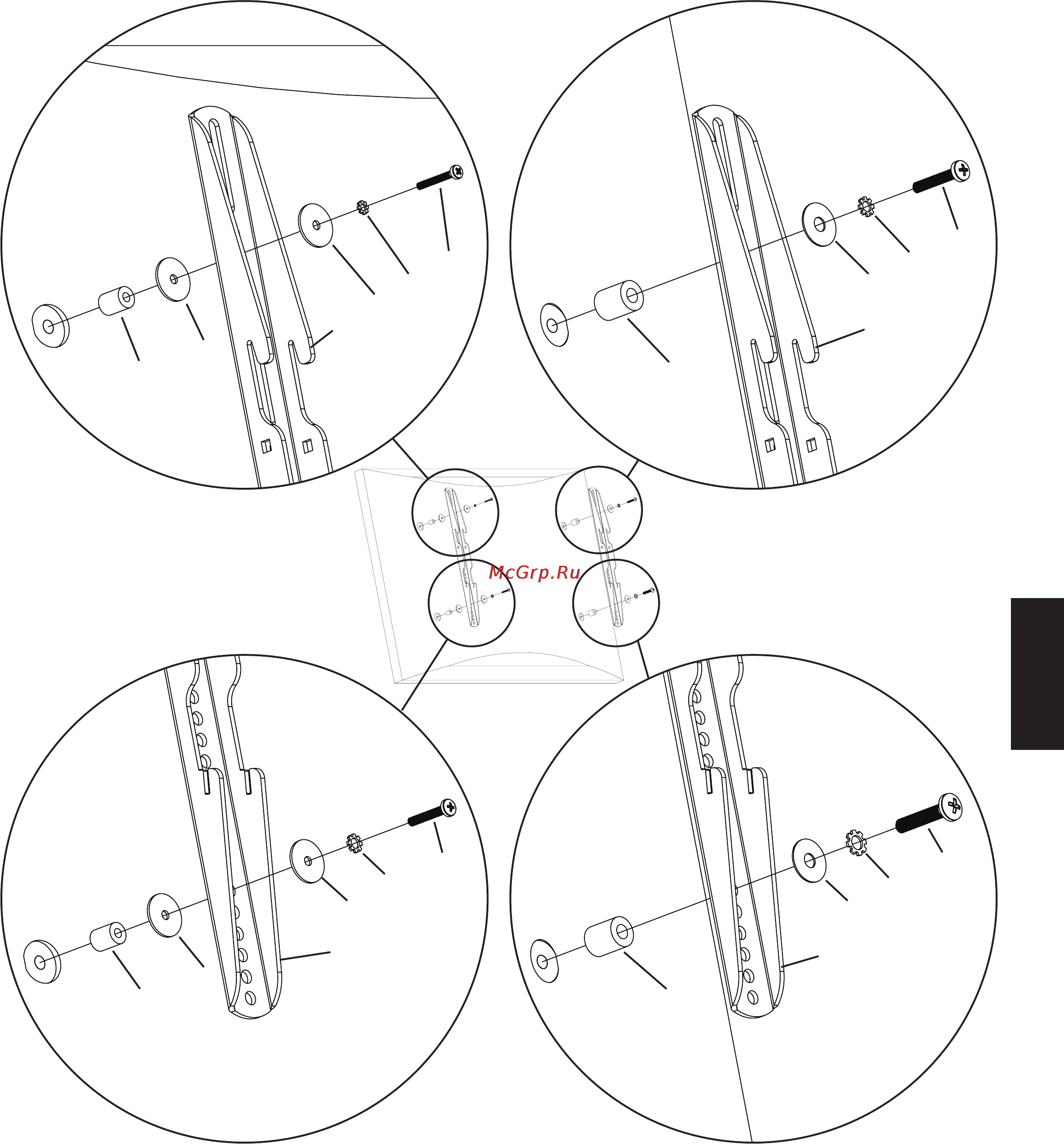

Рисунок 2

Винт диаметра M5 Винт диаметра M8

i k
