Sanus VMPL250 S [5/5] Pyccko

PYCCKO

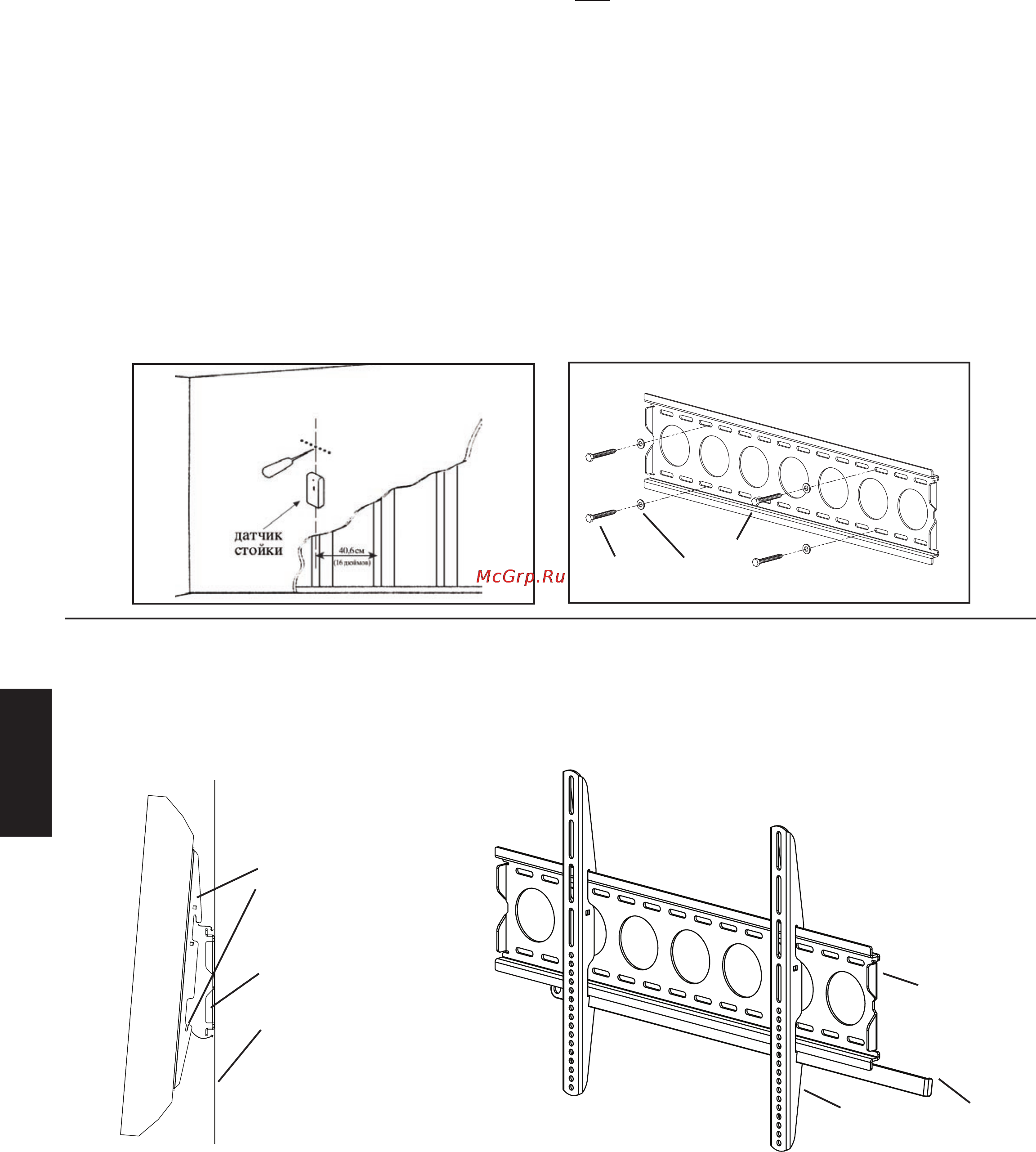

Шаг 3. Установка настенной крепежной пластины: Крепление может фиксироваться к деревянной стойке, кирпичной, бетонной

монолитной или бетонной панельной стене.

Монтаж на деревянной стойке каркасной стены

Настенная крепежная пластина (a) должна быть прикреплена к двум деревянным стойкам на расстоянии не менее 30,5 см

(12"). Для определения местонахождения двух соседних деревянных стоек следует использовать высокочувствительный датчик.

Целесообразно проверить, правильно ли определено местонахождение стоек, с помощью шила или тонкого гвоздя, как показано на

рисунке 3а. С помощью сверла 0,5 cм (3/16”) просверлите в каждой стойке черновое отверстие глубиной 6,4 см (2,5") на необходимой

высоте. Убедитесь, что отверстия сделаны по центру стоек и на одной высоте. Используйте настенную крепежную пластину в

качестве шаблона для определения места для второго отверстия в каждой стойке. Просверлите с помощью сверла 0,5 cм (3/16”) в

отмеченных точках отверстия глубиной 6,4 см (2,5"). Прикрепите настенную крепежную пластину к стене, используя два шурупа

под ключ (t) и две шайбы для шурупов под ключ (u). Настенная крепежная пластина должна прилегать плоским участком в центре

к стене. С каждой стороны в пластину должны быть ввинчены шурупы под ключ, как показано на рисунке 3b.

Монтаж на кирпичной, цельной или панельной бетонной стене

Используйте настенную крепежную пластину (a) в качестве шаблона, чтобы определить место для 6 отверстий на стене. Наружные

отверстия следует наметить как можно дальше от середины настенной крепежной пластины. Следует просверлить по три отверстия

напротив нижнего и верхнего рядов прорезей в пластине. Отверстия должны находиться на одном уровне и на расстоянии не менее

15,2 см (6") друг от друга. Просверлите черновые отверстия глубиной не менее 6,4 см (2,5"), используя тонкостенную алмазную

коронку на 1,3 см (1/2”). Вставьте дюбель для бетона (v) в каждое из отверстий. Убедитесь, что дюбель надежно закреплен, даже

если сверху бетон покрыт слоем сухой штукатурки или других материалов. Прикрепите настенную крепежную пластину к стене,

используя шесть шурупов под ключ (t) и шесть шайб для шурупов под ключ (u).

Рисунок 3а Рисунок 3b

t u

Шаг 4. Прикрепление телевизора к настенной крепежной пластине

Сначала установите крепежные скобы монитора (c) на настенную крепежную пластину (а). Крепежные скобы повернутся и войдут

нижней частью под настенную пластину, как показано на рисунке 4а. Вставьте предохранительный стержень (b) в прорези в нижней части

крепежных скоб для монитора таким образом, чтобы стержень находился за нижним выступом настенной крепежной пластины, как

показано на рисунке 4b. Изогнутый конец предохранительного стержня должен быть обращен к стене. После того, как предохранительный

стержень проведен через настенную крепежную пластину, на отверстие в качестве дополнительной меры безопасности можно установить

висячий замок (продается отдельно).

Рисунок 4а Рисунок 4b

прорезь в

крепежной скобе

для монитора

стена

c b
