3. КОМПЛЕКТНОСТЬ

Радиоуправляемый выключатель 1 шт.

Руководство по эксплуатации 1 шт.

Балласт для малых нагрузок (конденсатор тип X2 0,22 мкФ ~275 В) 1 шт.

Коробка упаковочная 1 шт.

4. ВНЕШНИЙ ВИД, ПОДКЛЮЧЕНИЕ И МОНТАЖ

Переключение типа нагрузки (релейный и диммируемый режимы)

Режим работы определяется перемычкой «Тип нагрузки». При замкнутой (целой)

перемычке SB111-150 работает в релейном режиме. Чтобы перевести блок в

диммируемый режим, следует перекусить перемычку и изолировать образовавшиеся

концы. Обратное замыкание перемычки «Тип нагрузки» возвращает блок в релейный

режим работы.

Переключение типа выключателя (кнопка или клавиша)

Взаимодействие силового блока с выключателем определяется перемычкой «Тип

выключателя». При замкнутой (целой) перемычке SB111-150 считает, что он подключен

к обычному клавишному выключателю. При этом замыкание проводов вызывает

включение, а размыкание — выключение света, соответственно. Для регулировки яркости

света в диммируемом режиме следует использовать дистанционный радиопульт, так как

клавишей это сделать нельзя. Чтобы подключить к силовому блоку кнопку, необходимо

перекусить перемычку «Тип выключателя» и изолировать образовавшиеся концы.

Кнопка может как включать/выключать свет, так и регулировать его яркость в

диммируемом режиме работы. Обратное замыкание перемычки «Тип выключателя»

возвращает обработку клавиши.

Внимание! Перекусывание и восстановление перемычек «Тип нагрузки» и/или

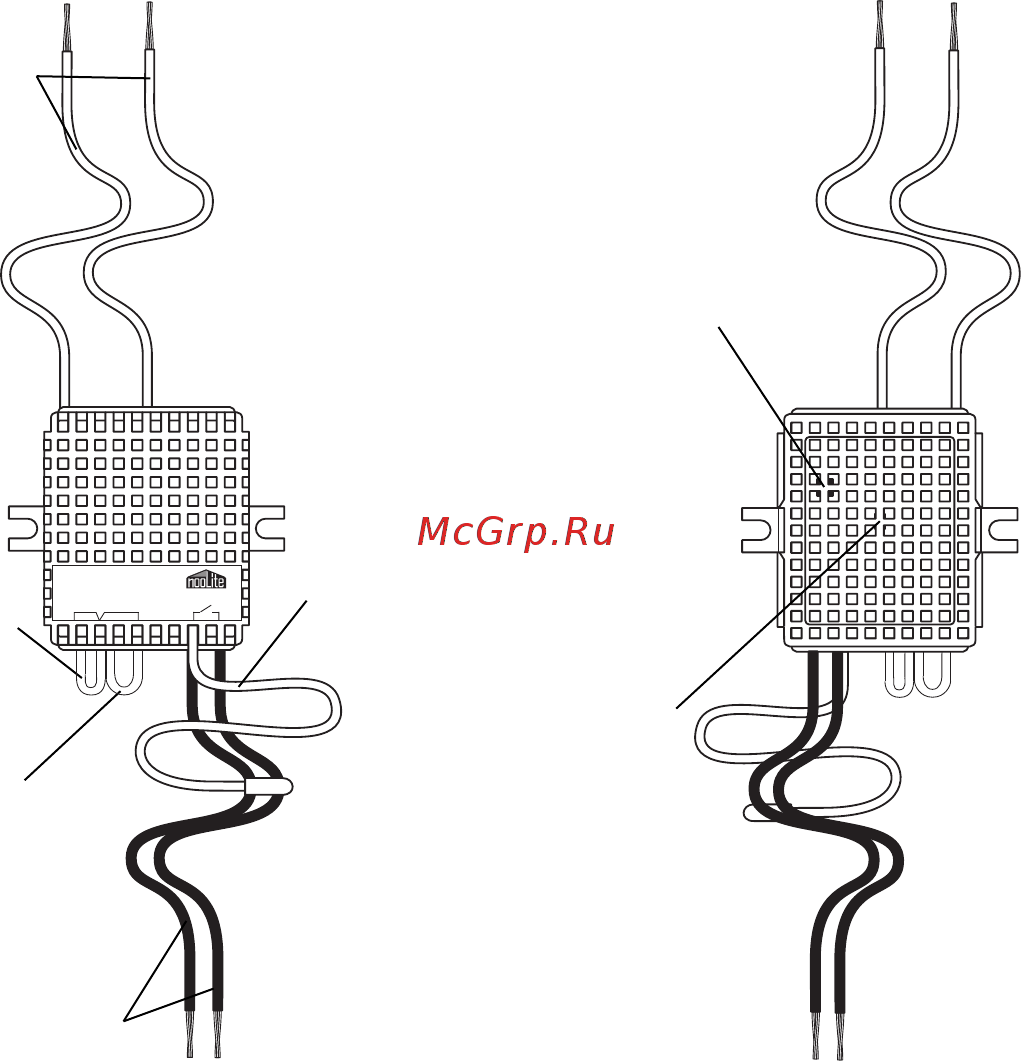

Сервисная кнопка

Нажимается

при сдавливании

корпуса пальцами

Светодиод

Антенна

Не обрезать!

К кнопке

или клавише

Перемычка

«Тип нагрузки»

Перемычка

«Тип выключателя»

К нагрузке

SB111-150

Тип

нагрузки

Тип

выключателя
