nooLite SB111-150 [4/8] Страница 4

«Тип выключателя» можно производить только при отключенном напряжении

сети 220 В. Светодиод должен быть полностью погашен.

Монтаж SB111-150

Внимание! Прежде чем выполнять электромонтажные работы, убедитесь в

отсутствии напряжения в сети 220 В. При необходимости обесточьте сеть с

силового щитка и повесьте табличку «Не включать!».

Проверьте соответствие режима работы силового блока типу нагрузки (диммируемый

или релейный) и типу выключателя (кнопка или клавиша).

Силовой блок SB111-150 устанавливается в монтажную коробку выключателя. Светлые

провода блока с маркировкой «к нагрузке» подключить к проводам, заведенным в

монтажную коробку (ранее подключенным к выключателю). Темные провода силового

блока с маркировкой подключить к выключателю (кнопке или клавише). Антенну

уложить в монтажную коробку по возможности свободно.

Подать сетевое напряжение и привязать хотя бы один пульт (см. раздел 6). Установить

выключатель.

Антенна радиоуправляемого выключателя находится под потенциалом сети, поэтому

необходимо обеспечить целостность ее изоляции.

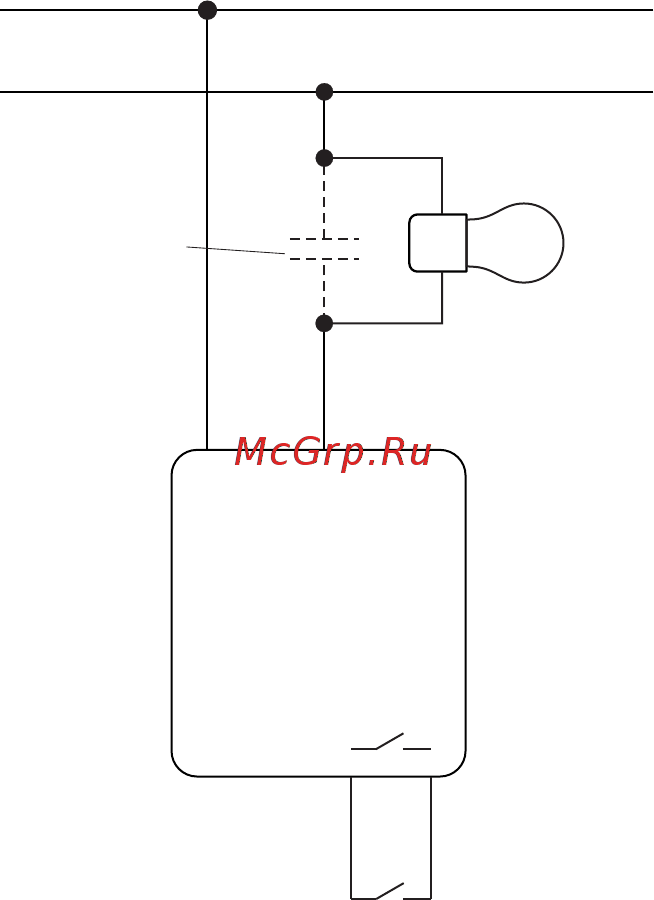

Если лампочки, управляемые силовым блоком SB111-150, светятся или мигают в

выключенном состоянии, то следует установить параллельно нагрузке балласт

(помехоподавляющий конденсатор тип X2 275 В 0,22 мкФ), как показано на рисунке

пунктиром). Кроме того, установка балласта поможет уменьшить помехи радиоприему,

излучаемые некоторыми типами нагрузок. Такие помехи могут вызывать затруднения при

выключении света с дистанционных радиопультов.

~220 В

Силовой блок

К нагрузке

Кнопка или

клавиша

Балласт
