Установка (монтаж) котла в отопительную систему

Перед установкой произвести осмотр котла и проверить его комплектность.

Котёл устанавливается в отопительную систему строго вертикально. При монтаже котёл должен быть при-

креплён к стене независимо от способа его соединения с отопительной системой.

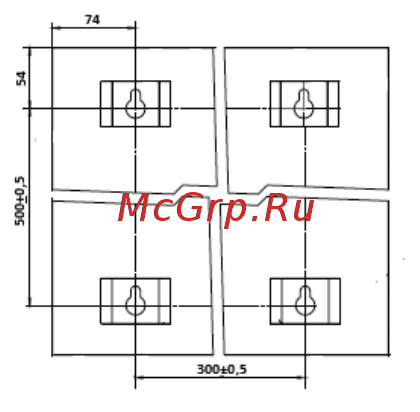

На рис. № 2 приведена схема крепления монтажных шурупов.

1. Закрепить котел на монтажных шурупах в вертикальном положении

патрубками вниз.

2. Подключить котел к отопительной системе, оснащенной фильтром

грубой очистки на входе в котел и расширительным баком.

3. Заполнить отопительную систему подготовленным теплоносителем,

что имеет значительное влияние на долговечность ТЭНов.

4. Удалить воздух из отопительной системы .

5. Подсоединить клапан аварийного сброса давления 12 рис 1. трубо-

проводом с наружной резьбой D 3/4" со сливом.

Соединение патрубков котла с трубопроводами отопительной системы

производится при помощи сантехнических муфт с Ду =1 дюйм в соответствии с проектом.

Для систем закрытого типа расширительный бак мембранного типа устанавливается на обратку, для систем

открытого типа на линию подачи в верхней точке системы. Емкость расширительного бака подбирается в зави-

симости от максимальной температуры прогрева теплоносителя системы и ее емкости, и примерно составляет

10% общего литража системы отопления.

Рис.2 Схема крепления котла к стене
