Устройство котлов «ГАЛАКС»

1. Колодка входного электропитания

2. Котел

3. Индикатор

4. Ручка управления

5. Сигнальная лампа циркуляционного насоса

6. Сигнальная лампа «нет циркуляции»

7. Выключатель

8. Манометр

9. Автоматический воздухоотводчик

10. Реле протока

11. Циркуляционный насос

12. Клапан аварийного сброса давления

13. Штуцер «подачи» в систему

14. Штуцер «обратки» из системы

ЗАО «Фирма «Галан» выпускает две модификации котлов «ГАЛАКС». Модификация «эконом» не имеет

установленных в корпусе поз. 10,11,12.

Принцип действия котлов одинаков и рассматривается ниже.

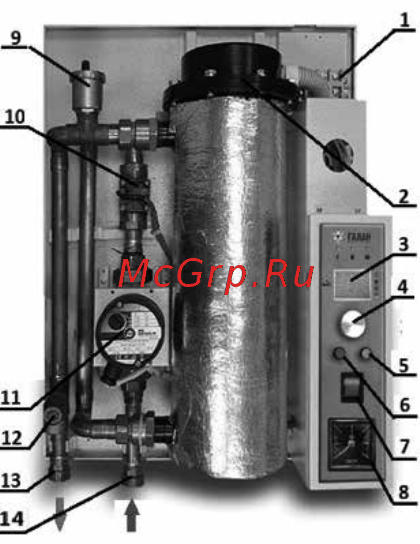

Рис.1 Устройство котла
