ПРИМЕЧАНИЕ. В случае использования низкопрофильных скоб крепления монитора (F) перейдите к шагу 4 (для телевизоров с плоской

задней панелью), или к шагу 5 (для телевизоров с изогнутой задней панелью).

Шаг 2. Крепление наклонных кронштейнов к телевизору с плоской задней панелью.

ПРИМЕЧАНИЕ. Если задняя панель телевизора имеет изгиб или возле резьбовой вставки имеется мешающий выступ, перейдите к шагу 3.

Определите диаметр винта (O, P, Q, R), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить каждый винт в резьбовую

вставку задней панели телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

Подобрав нужный винт (O, P, Q, R), обратитесь к соответствующему рисунку. Вставьте винт в соответствующую стопорную шайбу (W, X, Y, Z), в

соответствующую плоскую шайбу (CC, DD), в наклонный кронштейн (D, E,) или в удлинитель скобы (B) и, наконец, завинтите в телевизор.

Наклонные кронштейны (D, E) должны быть прикреплены на одном уровне и центрированы по вертикали.

Затянув винты (O, P, Q, R) прикрепите наклонные кронштейны (D, E) к телевизору.

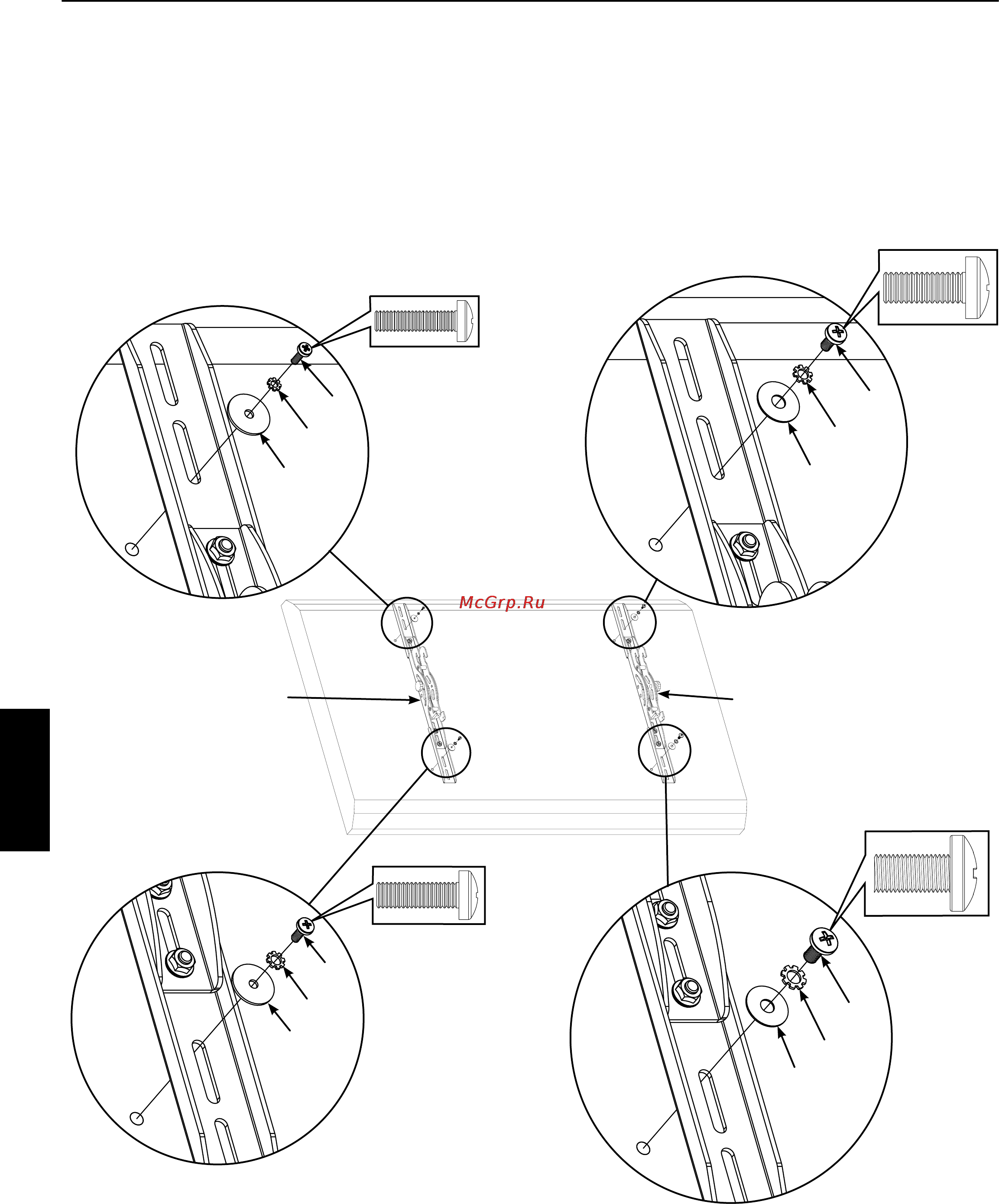

Рисунок 2

Винт

диаметром M4

Винт

диаметром M8

Винт

диаметром M5

Винт

диаметром M6
