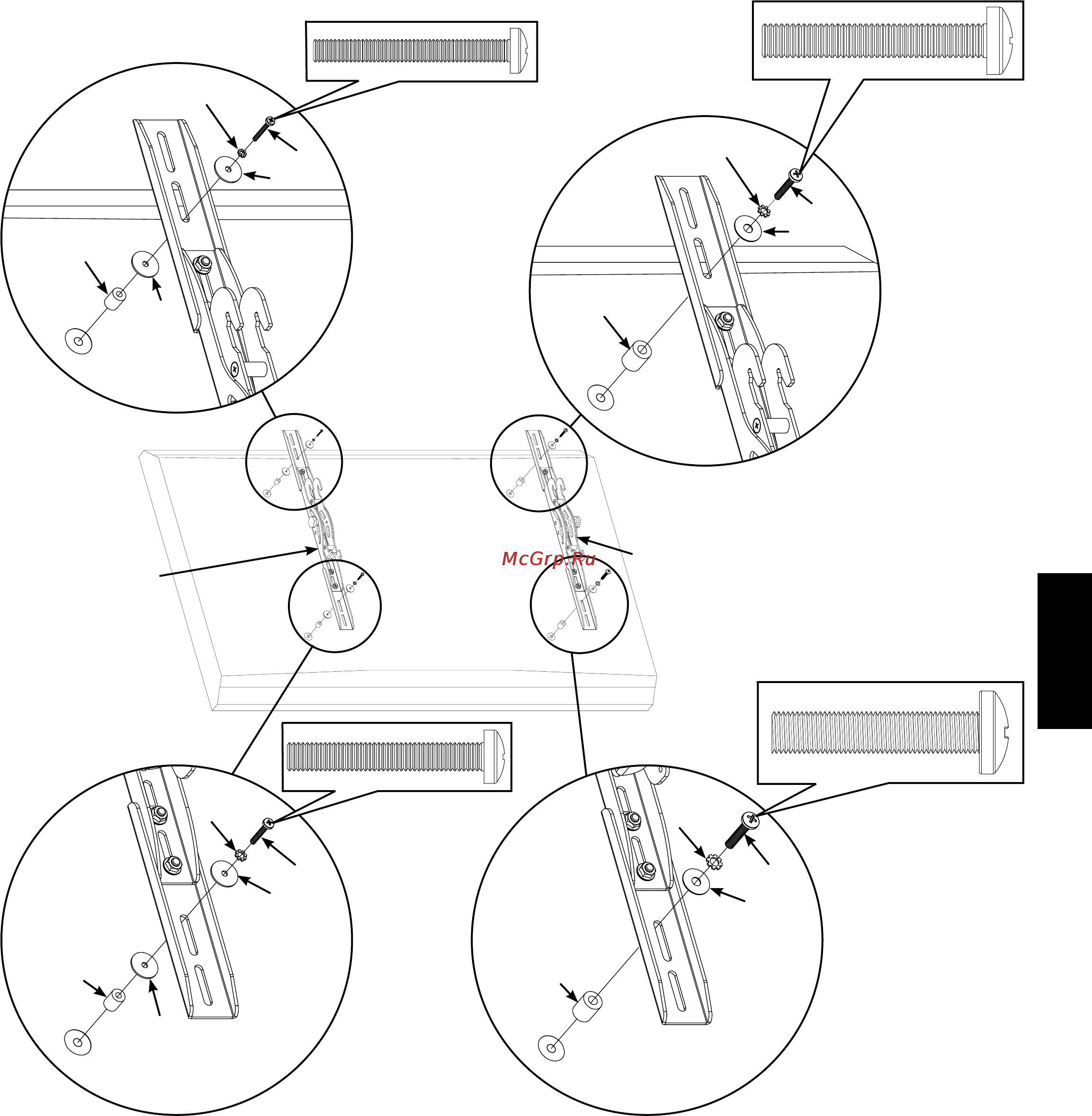

Шаг 3. Крепление наклонных кронштейнов к телевизору с изогнутой задней панелью или с выступом возле резьбовой вставки.

Примечание. Выполнив шаг 3, перейдите к шагу 6.

Определите диаметр винта (S, T, U, V), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить каждый винт в резьбовую

вставку задней панели телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

Подобрав нужный винт (S, T, U, V), обратитесь к соответствующему рисунку. Вставьте винт в соответствующую стопорную шайбу (W, X, Y, Z), в

соответствующую плоскую шайбу (CC, DD), в наклонный кронштейн (D, E,) или в удлинитель скобы (B), во вторую плоскую шайбу (CC, только диаметр

M4/M5), в установочную шайбу (AA, BB) и, наконец, завинтите в телевизор.

Наклонные кронштейны (D, E) должны быть прикреплены на одном уровне и центрированы по вертикали.

диаметром M6

Винт

диаметром M8

D

T

BB

U

Y

DD

BB

E
