Шаг 4. Прикрепление низкопрофильных крепежных скоб к телевизору с плоской задней панелью.
ПРИМЕЧАНИЕ. Если задняя панель телевизора имеет изгиб или возле резьбовой вставки имеется мешающий выступ, перейдите к шагу 5.
Определите диаметр винта (O, P, Q, R), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить каждый винт в резьбовую
вставку задней панели телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!
Подобрав нужный винт (O, P, Q, R), обратитесь к соответствующему рисунку. Вставьте винт в соответствующую стопорную шайбу (W, X, Y, Z), в
соответствующую плоскую шайбу (CC, DD), в низкопрофильную крепежную скобу (F) или в удлинитель скобы (B) и, наконец, завинтите в телевизор.
Низкопрофильные крепежные скобы (F) должны быть прикреплены на одном уровне и центрированы по вертикали.
Затянув винты (O, P, Q, R), прикрепите низкопрофильные крепежные скобы (F) к телевизору.

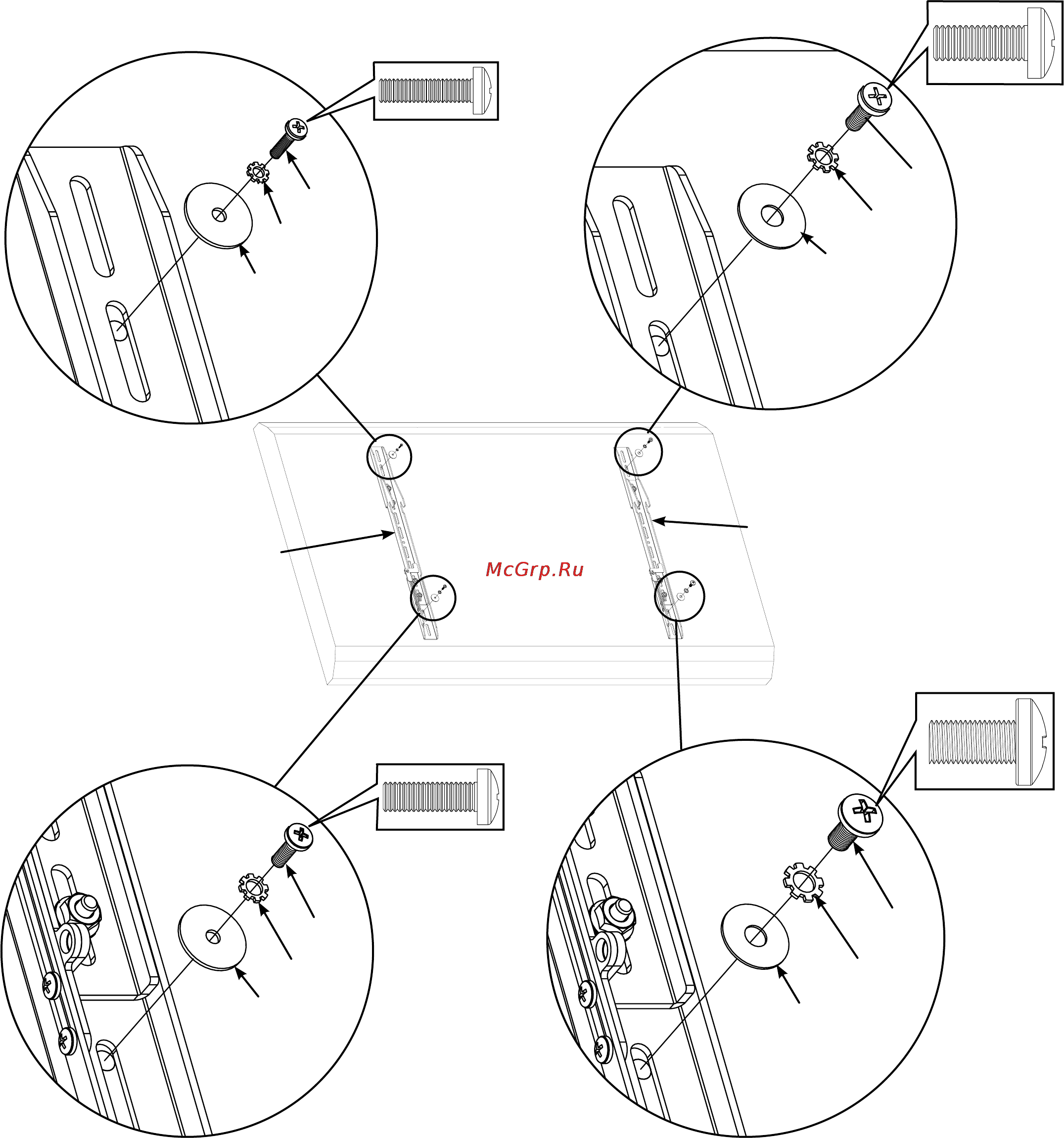

Рисунок 4
Q
Винт
диаметром M4
Винт
диаметром M8
Винт
диаметром M5
Винт
диаметром M6
DD
Y
F
CC
W
O
CC
X
P
DD
Z
R
F
