PYCCKO
Шаг 5. Прикрепление низкопрофильных крепежных скоб к телевизору с изогнутой задней панелью или с выступом возле резьбовой
вставки.
Определите диаметр винта (S, T, U, V), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить каждый винт в резьбовую
вставку задней панели телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!
Подобрав нужный винт (S, T, U, V), обратитесь к соответствующему рисунку. Вставьте винт в соответствующую стопорную шайбу (W, X, Y, Z), в
соответствующую плоскую шайбу (CC, DD), в низкопрофильную крепежную скобу (F) или в удлинитель скобы (B), во вторую плоскую шайбу (CC, только
диаметр M4/M5), в установочную шайбу (AA, BB) и, наконец, завинтите в телевизор.
Низкопрофильные крепежные скобы (F) должны быть прикреплены на одном уровне и центрированы по вертикали.
Затянув винты (S,T,U,V), прикрепите низкопрофильные крепежные скобы (F) к телевизору.

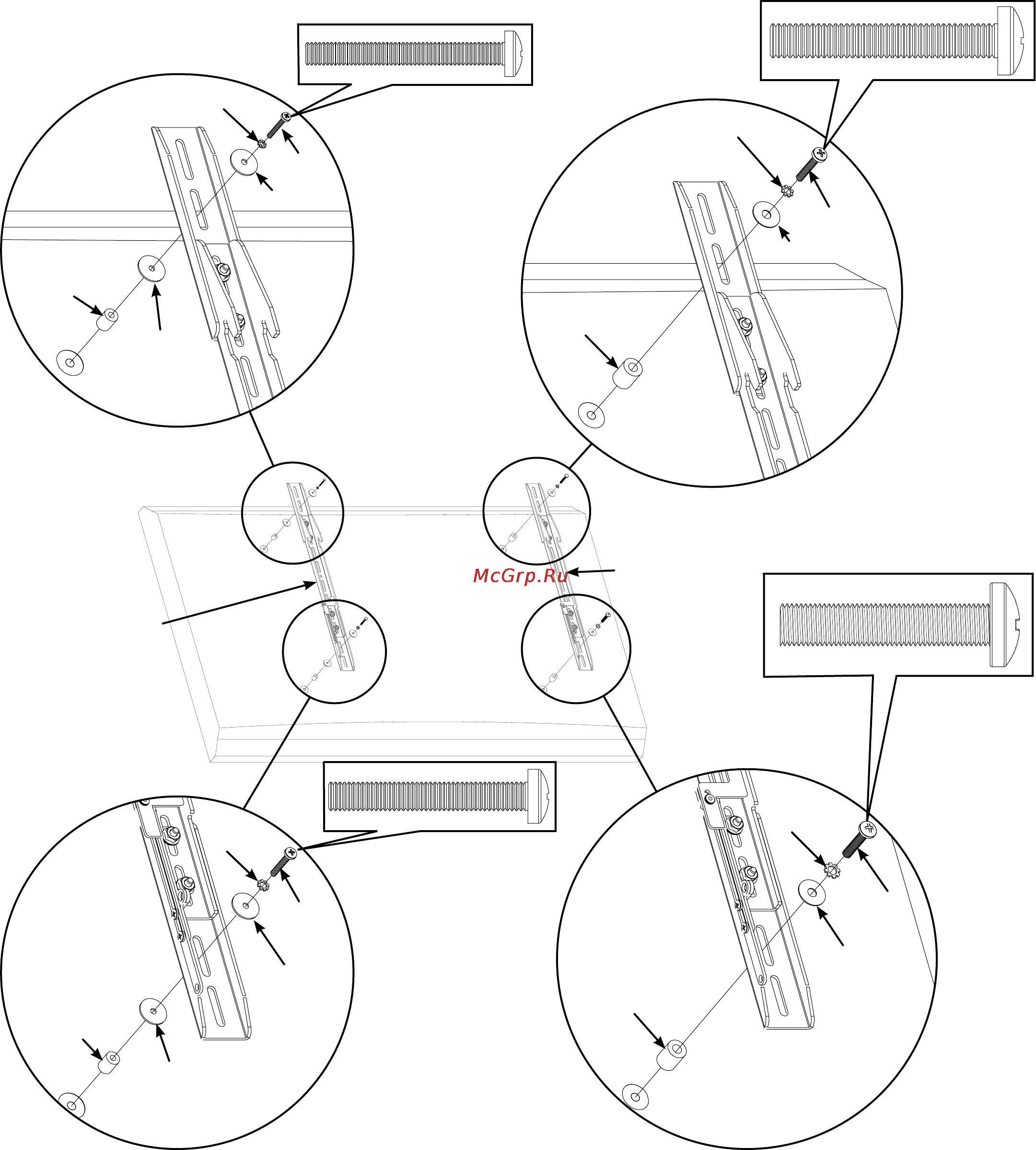

Рисунок 5
Винт
диаметром M4
Винт
диаметром M6
Винт
диаметром M8
Винт
диаметром M5
S
W
CC
CC
AA
F
T
X
CC
CC
AA
V
Z
DD
BB
U
Y
DD
BB
F
