ПРЕДУПРЕЖДЕНИЕ. В целях безопасности все четыре

резьбовые шпильки должны проходить через центральную

часть пластины.

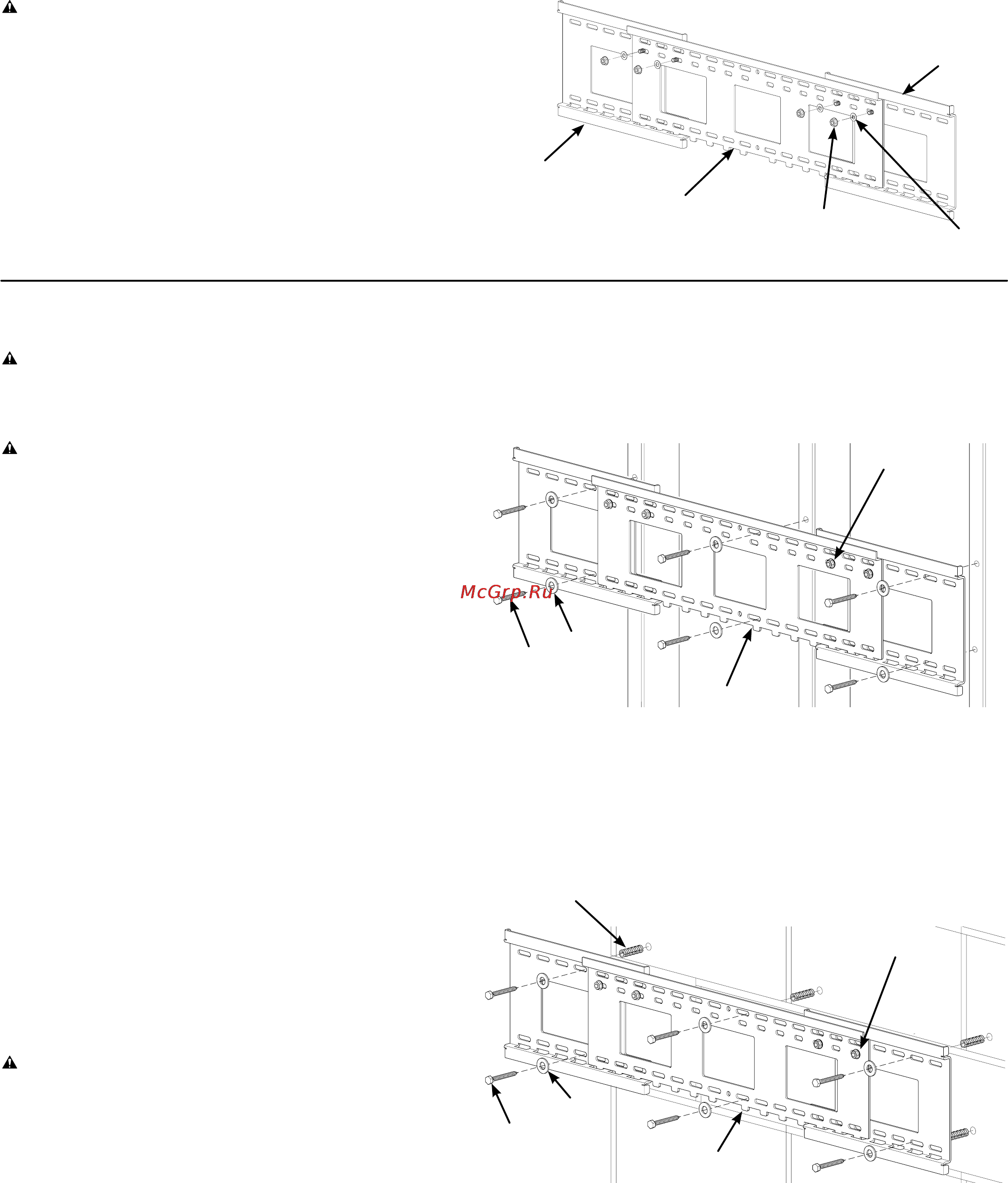

При помощи ранее снятых фланцевых гаек и нейлоновых шайб

прикрепите левую и правую части к центральной части пластины,

как показано на рисунке 7D, и надежно затяните фланцевые гайки.

Шаг 8. Крепление сборной настенной пластины. Пластина может крепиться к деревянной стойке, кирпичной, а также к монолитной или

панельной бетонной стене.

ПРЕДУПРЕЖДЕНИЕ. Во всех случаях через каждый удлинитель настенной панели должны проходить два шурупа (K) с головками

Левый

удлинитель

Монтаж на деревянной стойке каркасной стены

ПРЕДУПРЕЖДЕНИЕ. Не следует слишком сильно затягивать

шурупы под ключ (K)! Затягивайте шурупы под ключ до тех пор,

пока шайба (L) для шурупа под ключ не будет зафиксирована

Для определения местонахождения двух или трех соседних стоек

воспользуйтесь высокочувствительным датчиком. Затем, используя

настенную крепежную пластину (A) в качестве шаблона, отметьте

местоположение на каждой стойке, воспользовавшись для этого

верхним рядом прорезей в настенной крепежной пластине и

соответствующей прорезью в нижнем ряду.

Сверлом на 3/16 дюйма просверлите в деревянных стойках черновые

отверстия глубиной 6,4 см. Поместите настенную крепежную

панель (A) плоской стороной к стене, а фланцевыми гайками - вверх.

просверлить по три отверстия напротив нижнего и верхнего рядов

прорезей в пластине.

ПРЕДУПРЕЖДЕНИЕ. Не допускается сверлить отверстия

в промежутках между блоками, заполненных цементным

раствором.

Тонкостенной алмазной коронкой на 1/2 дюйма аккуратно

просверлите шесть черновых отверстий глубиной 6,4 см.

Вставьте в каждое отверстие по дюбелю для бетона (M) так, чтобы

он не выступал из бетона или кирпича, даже если стена покрыта

штукатуркой или другим материалом.

K

L

Гайка с

фланцем

Рисунок 8B

Гайка с

фланцем

M

K

L
