Commissioning
42
9
11
13
15
17
19
21
23
25
27
8 10121416182022242628303234
mbar
kW
24kW
28kW

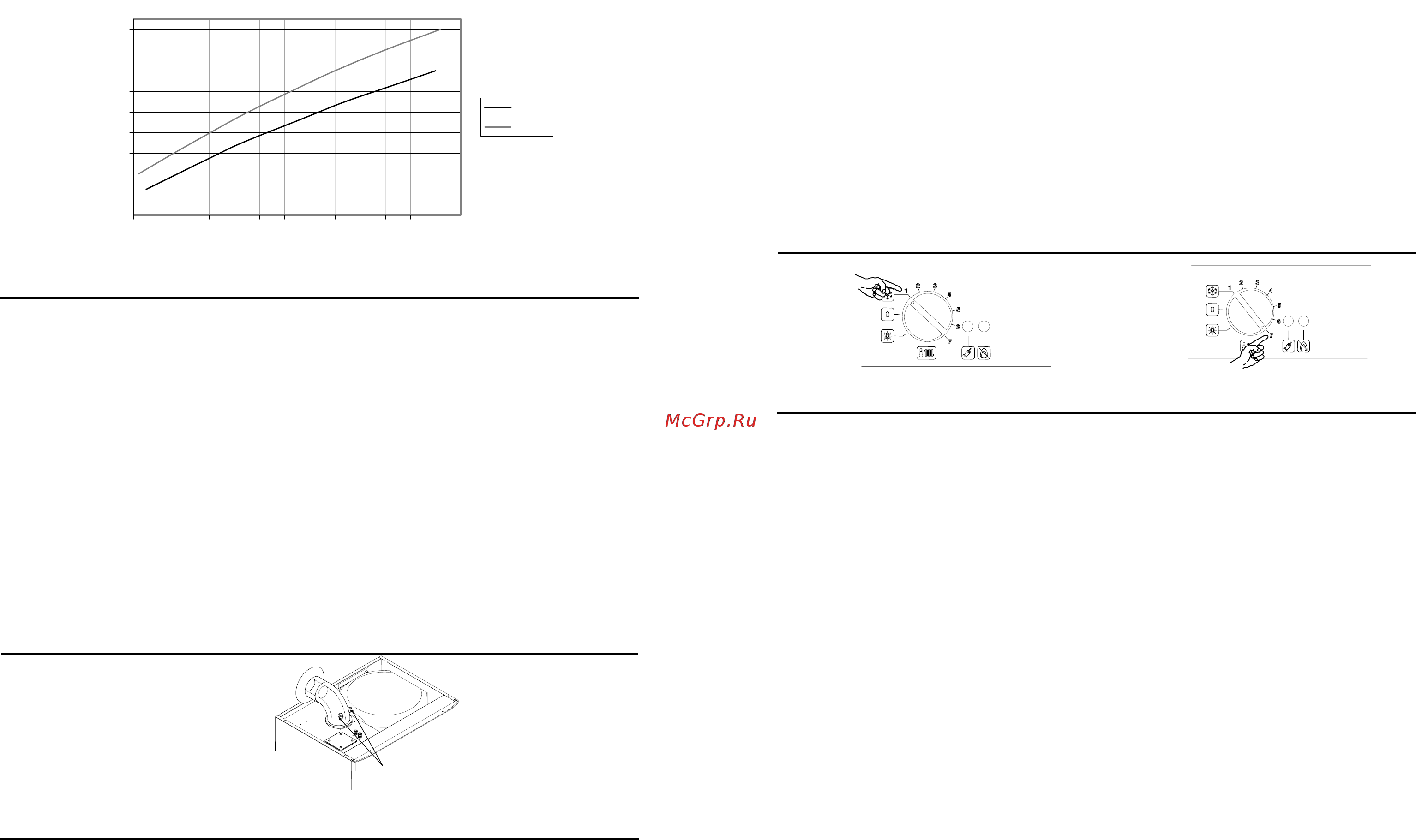

Fig. 6.11 Propane (G31) = Пропан (G31)
6.9. Checking the ignition device
6.9. Проверка устройства розжига
With the burner on high flame close the gas
cock.
При большом пламени горелки закройте
газовый кран.
About 10 seconds after, the lock-out signal
lamp 5 ( Fig. 1.3) must appear.
По истечении 10 сек. должен появиться
сигнал блокировки - индикатор 5 (Рис. 1.3).
To reset the boiler press and release the
boiler reset button 6 (Fig. 1.3).
Чтобы перезапустить котел нажмите
кнопку 6 (Рис. 1.3)
6.10. Checking the flue system
6.10. Проверка системы отвода
отходящих газов (дымохода)
The flue system should be visually checked
for soundness. Check all clamps, gaskets
and fixings are secure and tight.
Система отвода отходящих газов должна
быть визуально проверена на
герметичность. Проверьте, чтобы все
муфты, уплотнения и крепления были
прочными.
Ensure that the flue terminal is sited correctly
in accordance with the flue fitting instructions.
Убедитесь, что система дымохода
расположена правильно в соответствии с
инструкциями по установке.
Air-Flue exhaust
sampling points
Точки забора всасываемого
воздуха и отвода отходящих
газов
Fig. 6.12
To check the exhaust gas: Чтобы проверить отходящие газы:
8 Remove the front panel of the case
(see the section 8.2 in this manual).
8 Снимите переднюю панель корпуса
(см. раздел 8.2 руководства)
Instruction for use
7
2.4. C.h. circuit temperature
2.4. Температура контура
отопления
The output temperature of c.h. water is
adjustable from a minimum of about 38°C to
a maximum of about 80°C (Fig. 2.6), by
turning the knob (7).
Температура воды на выходе в контуре
отопления изменяется от мин. 38° С до
макс. 80 °С (рис 2.6), поворотом
переключателя (7).
Adjustment of c.h. output on the boiler is
automatic. The greatest output pre-set in the
factory can, however, be reduced in level
according to actual system requirements; this
does not affect the maximum output in d.h.w.
operation.
Регулировка мощности отопления
является автоматической. Наибольшая
мощность установлена на заводе, но ее
можно уменьшать в зависимости от
потребности системы; это никак не
повлияет на максимальную мощность
приготовления горячей воды.
Minimum
Mинимум
Maximum
Maксим
у
м
Fig. 2.6
Such adjustments must be carried out by a
qualified person; therefore we advise you to
contact your installer or Service Agent.
Такие регулировки должны производиться
квалифицированным персоналом; поэтому
мы рекомендуем связаться с Вашим
монтажником или обратиться к
представителю Авторизованного
сервисного центра.
Adjustment of the boiler temperature alters
the gas flow at the burner according to the
thermal demand in the system. So it is usual
to see the burner lit at the minimum level for
more or less long periods.
Регулировка температуры влияет на
количество газа, подаваемого на горелку в
соответствии с тепловыми потребностями
системы. Поэтому если Вы наблюдаете на
горелке маленькое пламя в течении более
ил
и менее длительного периода - это
нормальное явление.
Adjustment Настройка
In order to achieve optimal settings for
economy and comfort, we recommend
adjusting the operating temperature of the
c.h. water according to the outside
temperature, positioning the knob as follows:
Для максимальной экономии и комфорта,
мы рекомендуем выставить рабочую
температуру воды контура отопления в
соответствии с наружной температурой,
переместив переключатель в положение,
как указано ниже:
