Useful advice
10
3. Useful advice
3. Полезные советы
3.1. Central heating
3.1. Центральное отопление
For reasonably economical service install a
room thermostat.
Для более экономного использования
установите комнатный термостат.
Never shut off the radiator in the area where
the room thermostat is installed.
Никогда не перекрывайте радиатор в том
помещении, в котором установлен
комнатный термостат.
If a radiator (or a convector) does not heat
up, check that no air is present in it and that
its tap is open.
Если радиатор (или конвектор) не греет,
проверьте, не завоздушен ли он и
убедитесь, что вентиль открыт.
If the ambient temperature is too high, do not
alter the radiator taps. Reduce the central
heating temperature instead by means of the

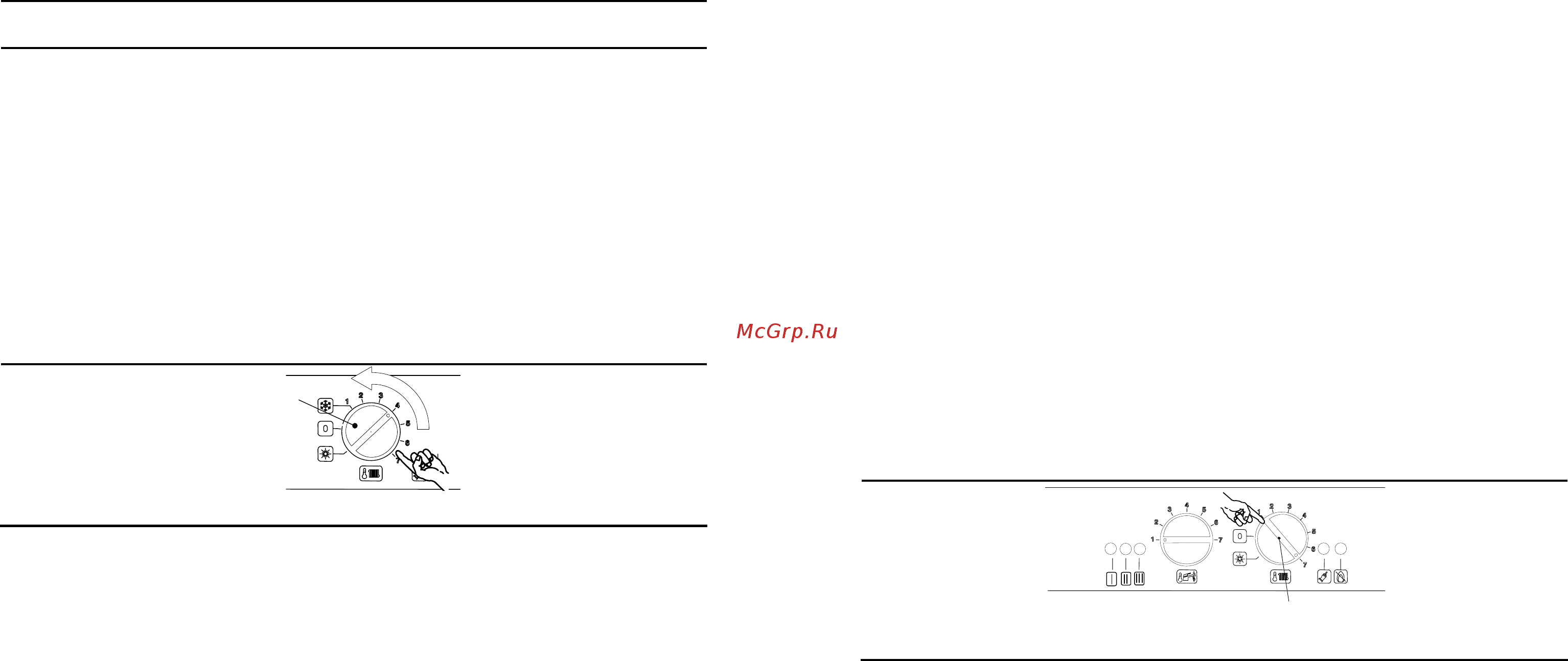

room thermostat and the knob (7 in Fig. 3.1).
Если температура в помещении слишком
высокая, не перекрывайте радиаторные
венти
ли. Вместо этого, уменьшите
температурные значения отопления на
комнатном термостате и на котле
регулятором (7 на рис.3.1).
7
Fig. 3.1
3.2. Frost protection
3.2. Защита от замерзания
The built in antifreeze system and any
additional system protect the boiler from
possible damages due to the icing.
Настоящее устройство снабжено
встроенной системой защиты от
замерзания, которая предохраняет котел
от возможных повреждений.
This system doesn’t guarantee the protection
of the whole central heating system.
Эта система не гарантирует защиту всей
системы отопления.
In the case that the external temperature may
be lower than 0°C it is suggested to leave the
system running setting the room thermostat
at a low temperature.
В случае, если наружная температура
опускается ниже 0°С, рекомендуется
перевести термостат в положение
минимальной температуры.
When the boiler is completely switched off for
a long period, it is recommended to empty
completely both central heating and domestic
hot water circuits.
Когда котел отключается на долгий
период, рекоменд
уется полностью слить
системы центрального отопления и
водоснабжения.
3.3. Periodic maintenance
3.3. Периодическое обслуживание
For efficient and continuous operation of the
boiler, it is advisable to arrange maintenance
and cleaning by an Authorised Service
Centre Engineer, at least once a year.
Для эффективной и продолжительной
работы котла, мы рекомендуем
производить обслуживание и чистку котла
не реже 1 раза в год.
Commissioning
39
If the maximum and minimum gas
pressures measured above are not in
accordance with the technical data
(sections 4.4 and 4.5) then adjustment will
be necessary. A full explanation of the gas
pressure adjustment procedure is given in
the Gas Valve section of the service
manual. If maximum and/or minimum gas
pressures are adjusted then the ignition
gas pressure must be checked and
adjusted if necessary.
Если измеренное максимальное и
минимальное давление газа не
соответствует техническим
характеристикам, указанным в
разделах 4.5 и 4.6 необходимо
произвести регулировки. Есл и была
выполнена регулировка
максимального/минимального
давления газа, необходимо также
выполнить проверку, а при
необходимости - настройку давления
на розжиге горелки.
Important: after the gas pressure checks
and any adjustment operations, all of the
test points and adjustment devices must
be sealed.
Внимание: после проверки давления
газа и выполнения настроек, все точки
подключения и регулировочные
устройства должны быть закрыты.
6.7. Adjusting the burner ignition
6.7. Регулировка розжига горелки
1 Turn off the boiler by means of the
fused spur isolation switch provided
with the appliance.
1 Отключите котел путем выключения
автомата, поставляемого с
устройством.
2 Make sure that the function switch 7 is
set to the position in Fig. 6.6 and that
the timer selector switch and room
thermostat, if fitted, is set to “heat
demand".
2 Убедитесь в том, что преключатель 7
находится в положении, как указано
на рис. 6.6, а программатор и
комнатный термостат настроены на
"запрос на отопление".
7
Fig. 6.6
3 Unscrew the gas valve's outlet pressure
test point 35 (Fig. 6.5) and connect a
pressure gauge.
3 Отверните винт контрольной точки
35 газового клапана (рис. 6.5) и
подсоедините прибор измерения
давления.
4 Loosen the screws D and remove the
service panel (Fig. 6.7).
4 Ослабьте болты D и снимите
сервисную панель (рис. 6.7)
