- 13 -- 13 -
ОБЩИЕ СВЕДЕНИЯ
SBB
PSB
1 2 3 4 5 6 7 8 9 10 11 12
TF
TST
SBS
SAE
Ip
LN1234
TC
CI
TA
LN
230V~50Hz
AP
IG
SR
EA
VG
M
5

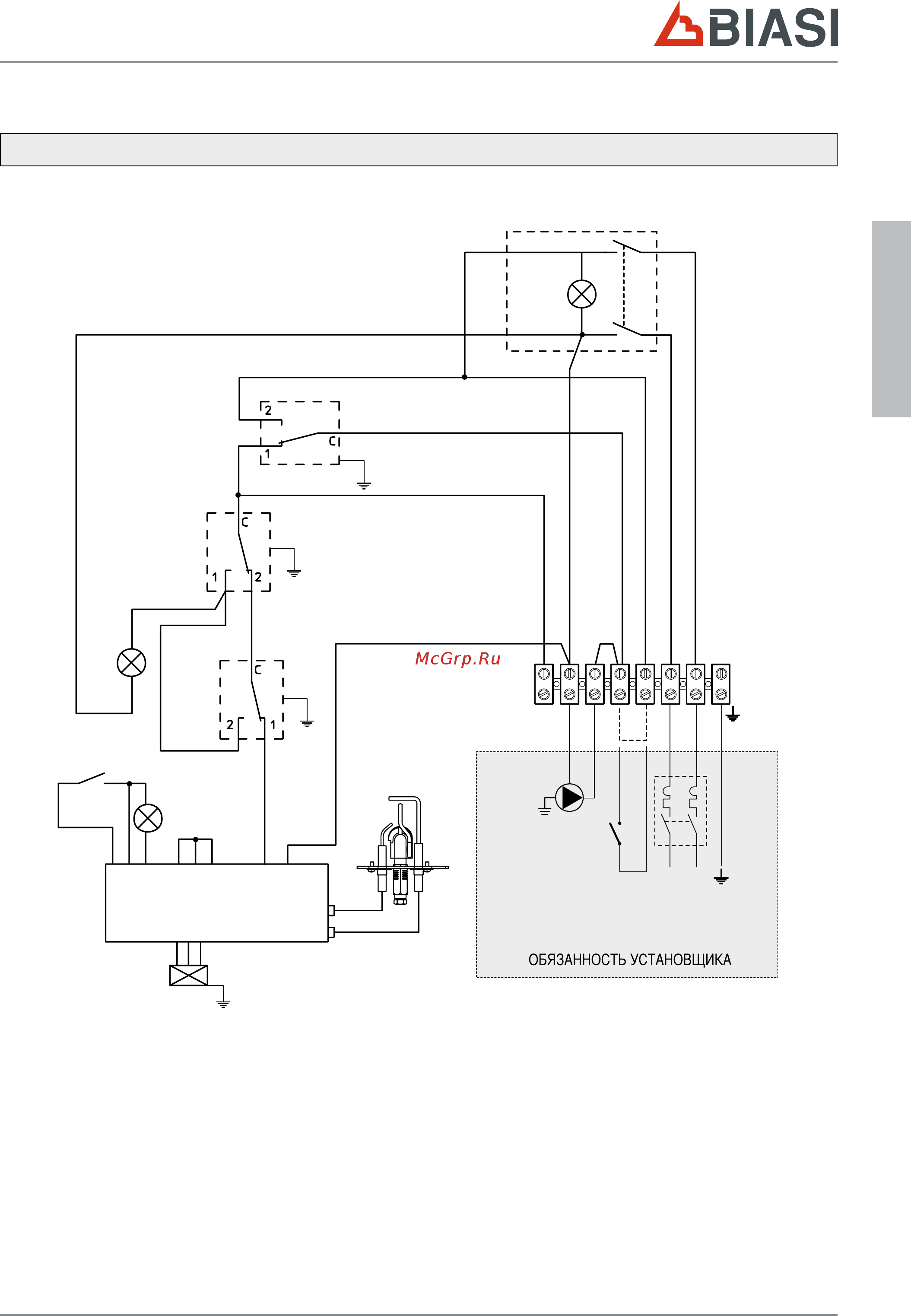

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Ip Главный выключатель
TC мостат котла
TST Предохранительный тепловой термостат
TF Термостат продуктов сгорания
PSB Кнопка разблокировки горелки
AP Приборы горелки
SBB Сигнальная лампа блокировки горелки
SAE
Сигнальная лампа наличия электропитания
SBS Сигнальная лампа предохранительной
блокировки (температура воды или продуктов
сгорания)
M Клеммная колодка панели
SR Датчик обнаружения пламени
EA Запальный электрод
VG Газовый клапан
TA Термостат помещения
CI Рециркуляционный насос системы
IG
Главный выключатель
