- 18 -
УСТАНОВКА

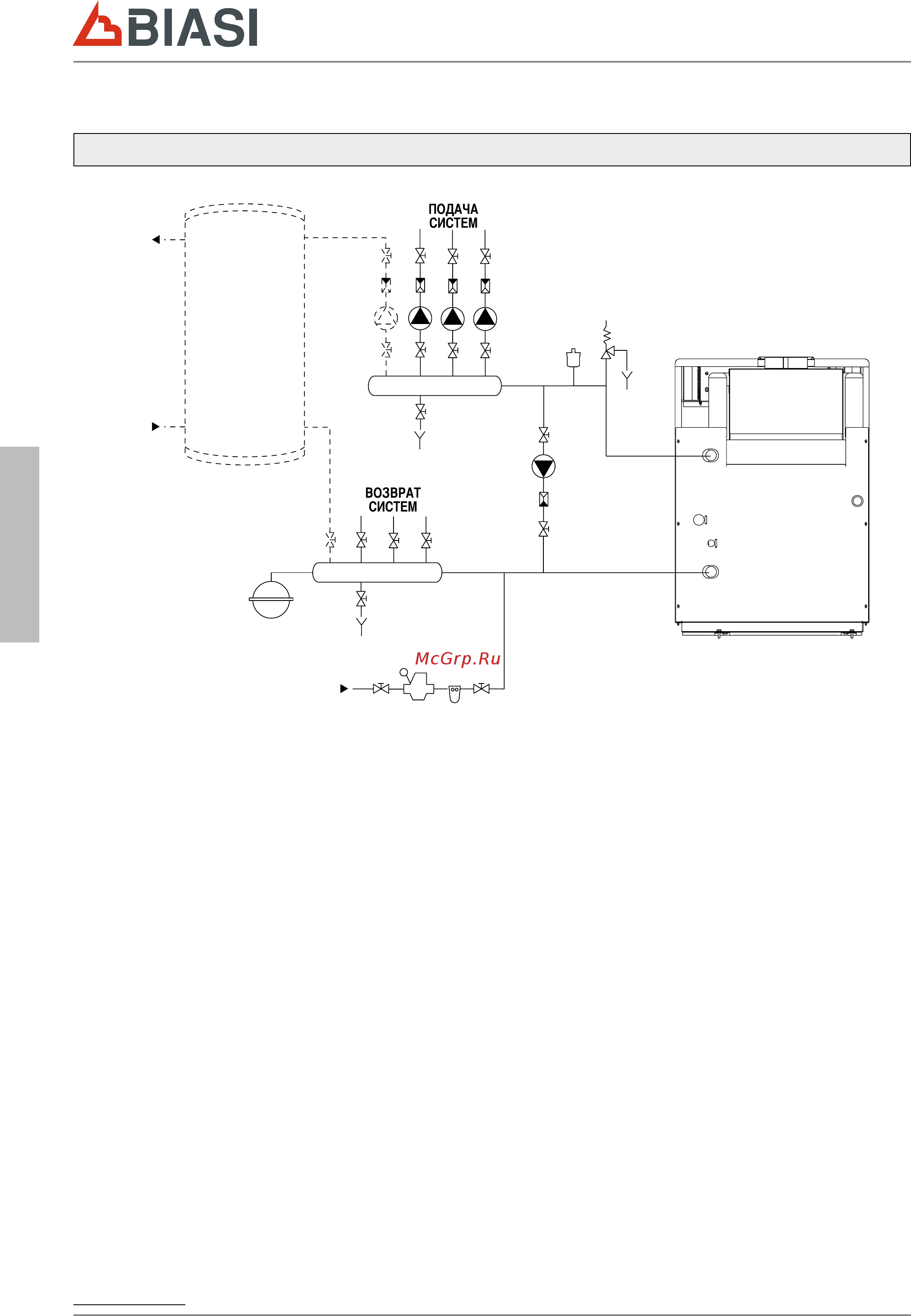

ПРИНЦИПИАЛЬНАЯ СХЕМА
IAF
IA
UAC
F
1
11
1
3
1
1
1
1
2
3
4
5
6
9 10
1
1
13
12
12
1
MI
RI
7
8
12
1 Отсекающие клапаны
2 Рециркуляционные насосы
3 Прямые клапаны
4 Подающий коллектор
5 Обратный коллектор
6 Расширительный бак
7
Автоматический воздушный клапан
8 Предохранительный клапан
9 Редуктор давления
10 Фильтр / смягчитель
11 Противоконденсатный насос (при наличии)
12 Сливы
13 Дистанционный водонагреватель
(дополнительно)
MI Подача системы
RI Возврат системы
IAF Вход холодной санитарной воды
UAC Выход горячей санитарной воды
b
ПРЕДУПРЕЖДЕНИЯ
Слив предохранительного клапана необходимо подключить к системе отвода. Компания BIASI не несет
ответственность за возможные затопления, вызванные срабатыванием предохранительного клапана.
В системах, заправленных антифризом, необходимо предусмотреть гидравлические отключающие
устройства.
Выбор и установка компонентов системы являются обязанностью установщика, который должен соблюдать
действующее законодательство и правила хорошей технической практики.
Расширительный бак отопительного контура должен полностью компенсировать расширение текучей среды,
содержащейся в системе, и иметь предварительное давление 1,5 бар
В случае систем с открытым баком следует обеспечивать минимальный напор 10 метров.
ПРИМЕЧАНИЕ: установите воздушный клапан (7) в самой верхней точке системы.
