42
ВКЛЮЧЕНИЕ КОТЛОАГРЕГАТА
(
Pис. 9)
Чтобы включить котел,
выполнить следующие действия:
- Нажать и повернуть ручку
управления газового клапана в
положение пилот (А)
- Удержать нажатой ручку на
несколько секунд и
одновременно несколько раз
нажать кнопку
пьезоэлектрического
зажигателя (2).
- Отпустить ручку, убедиться,
что запальная горелка
осталась зажженной. Если она
погаснет, повторить процедуру
розжига.
- Чтобы зажечь главную горелку,
нажать и повернуть ручку
управления в положение
включено (В).
РЕГУЛИРОВАНИЕ
ТЕМПЕРАТУРЫ НАГРЕВА
(
Pис. 10)
Регулирование температуры
ПРЕДУПРЕЖДЕНИЕ
– В случае поломки и/или плохой работы аппарата отключите его, воздержитесь от любой попытки
ремонта или прямого вмешательства. Обращайтесь в специализированную техслужбу вашего
района.
– Установка котлоагрегата и любая другая операция по уходу и содержанию его осуществляется
квалифицированными специалистами согласно Закону 05/03/90 № 46 и в соответствии с нормами
UNI-CIG 7129 и 7131 и дополнениями к ним. Категорически воспрещается вскрывать устройства,
запечатанные конструктором.
– Категорически воспрещается загромождать решетки аспирации и воздуходувки в помещении, где
установлен аппарат.
ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ
ВКЛЮЧЕНИЕ И ФУНКЦИОНИРОВАНИЕ
2
3
1

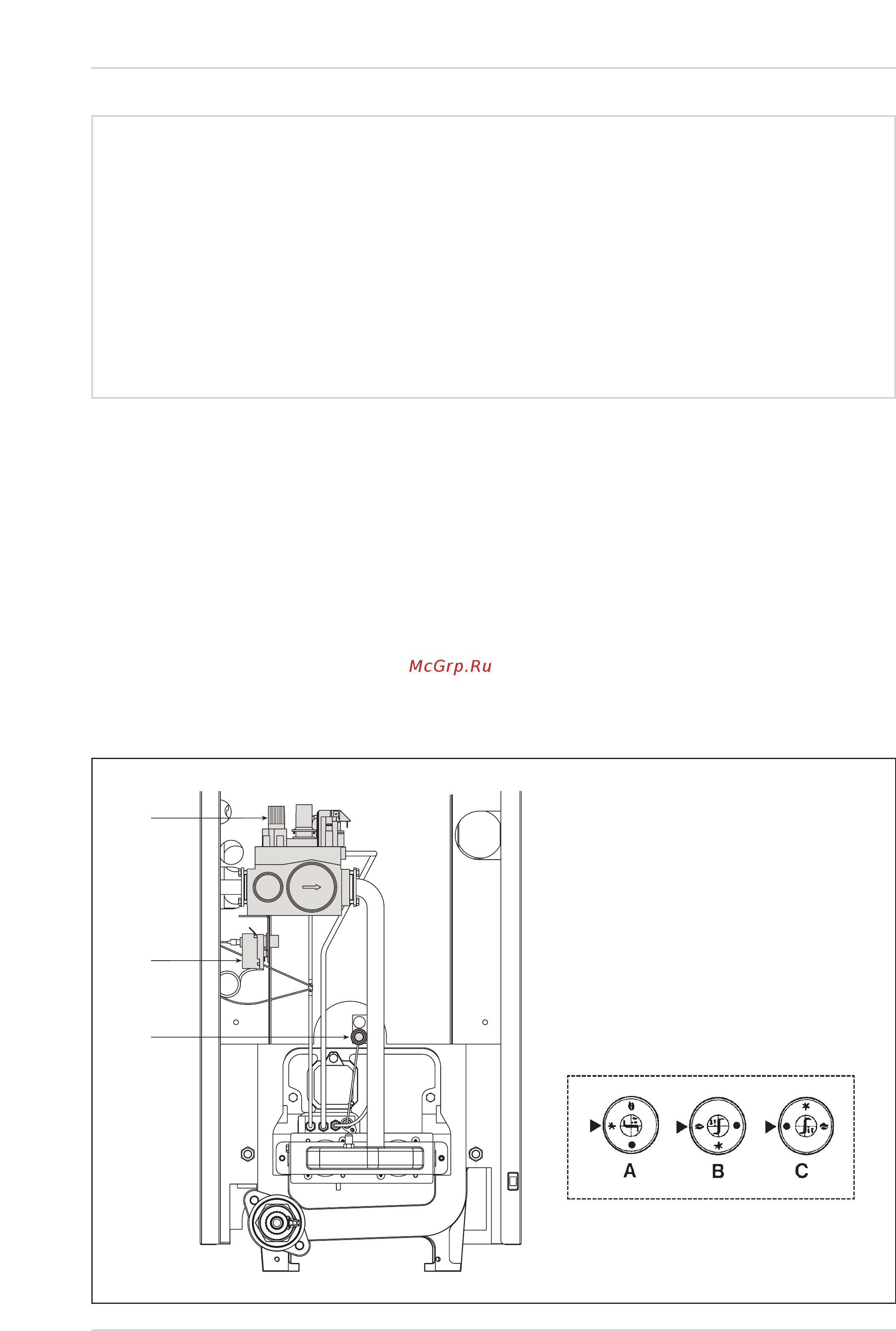

СПЕЦИФИКАЦИЯ
1 Ручка управления
2 Пьезоэлектрический зажигатель
3 Защитный термостат
A Положение пилот
В Положение включено
С Положение ВЫКЛ
Pис. 9
