SIME RX 19 TP [5/18] Установка
![SIME RX 48 TP [5/18] Установка](/views2/1404450/page5/bg5.png)
Установка должна быть
стационарной и осуществляться
исключительно специализированным
и квалифицированным персоналом
фирмы в соответствии с Законом
46/90 и с соблюдением всех
инструкций и предписаний,
изложенных в данном руководстве.
Кроме того, необходимо соблюдать
правила противопожарной
безопасности и инструкции
газовщиков, как это предписывают
Закон 10/91 относительно Уставов
Коммун и директива DРR 412/93.
2.1 ПОМЕЩЕНИЕ
КОТЕЛЬНОЙ
И ВЕНТИЛЯЦИЯ (Pис. 3)
Котлоагрегаты серии “RX 19-26
TP", предел мощности которых не
более 35 кватт, могут быть
установлены в домашних
помещениях в случае простой
замены либо в приспособленных
для этого технических
помещениях при строгом
соблюдении предписаний DPR
412/93 и нормативов UNI-CIG
7131/72 и 7129/92. Необходимо,
чтобы в помещениях, где
устанавливаются газовые
аппараты с открытой камерой,
обеспечивался бы такой приток
воздуха, который необходим, по
крайней мере, для горения газа,
используемого в качестве
топлива для различных
механизмов. Таким образом, для
притока воздуха в помещение
необходимо пробить во внешних
стенах отверстия, которые:
– имеют в полном свободном
сечении, по крайней мере, 6
см
2
на каждый кватт тепловой
мощности и, следовательно, не
меньше 100 см
2
.
– должны быть расположены как
можно ближе к полу, ничем не
загромождаться и иметь
защитные решетки, которые не
уменьшали бы сечения,
необходимого для прохождения
воздуха.
Модели “RX 37÷55 TP”с
мощностью более 35 кватт
должны размещаться в
техническом помещении,
имеющем определенные размеры
и отвечающем требованиям в
соответствии с Законом DМ.
12/04/96 № 74 "Об утверждении
правил техники безопасности для
предотвращения пожаров при
проектировании, строительстве и
эксплуатации термических
устройств, работающих на газовом
топливе". Высота помещения, где
устанавливается котлоагрегат,
должна соответствовать
размерам, приведенным на рис. 3.
Кроме того, для притока воздуха в
помещение необходимо сделать
во внешних стенах воздуходувки,
поверхность которых,
рассчитанная в соответствии с
п.4.1.2 этого же DМ. норматива, ни
в коем случае не должна быть
меньше 3000 см
2
, а в случае
использования газа с плотностью
больше 0,8 меньше 5000 см
2
.
2.2 ПОДКЛЮЧЕНИЕ
УСТАНОВКИ
Для предохранения тепловой
установки от вредной коррозии,
накипи или отложений очень
важно перед установкой
оборудования выполнить мойку
установки, в соответствии со
стандартом UNI-CTI 8065,
используя такие специальные
средства как, например, Sentinel
X300 или X400. Полный комплект
инструкций поставляется вместе
с продукцией, однако, для
получения более детальной
информации можно связаться
напрямую с производителем GE
Betz srl. После промывки
системы, для её защиты от
коррозии и отложений,
рекомендуется использовать
добавки-замедлители типа Senti-
nel X100.
Важно проверять концентрацию
добавки-замедлителя после
каждой реконструкции системы и
после каждого технического
обслуживания, в соответствии с
предписаниями производителей
(о специальных условиях можно
узнать у дистрибьюторов).
Выпуск предохранительного
клапана должен быть
присоединён к приёмной воронке
для направления возможной
продувки при срабатывании.
Рекомендуется устанавливать
подходящие отсекающие вентили
на нагнетательных и возвратных
трубопроводах.
ВНИМАНИЕ: При невыполнении
промывки системы отопления
и при недобавлении
соответствующей добавки-
замедлителя, теряется право
на гарантийное обслуживание
котла.
Подключение к газовой
магистрали должно быть
выполнено в соответствии со
стандартами UNI 7129 и UNI 7131.
При определении размеров
газовых труб от счётчика до
модуля необходимо учитывать
как объём расходов в м3/ч, так и
плотность рассматриваемого
газа. Сечения трубопроводов,
которые составляют установку,
должны быть такими, чтобы
гарантировать поставку газа,
достаточную для покрытия

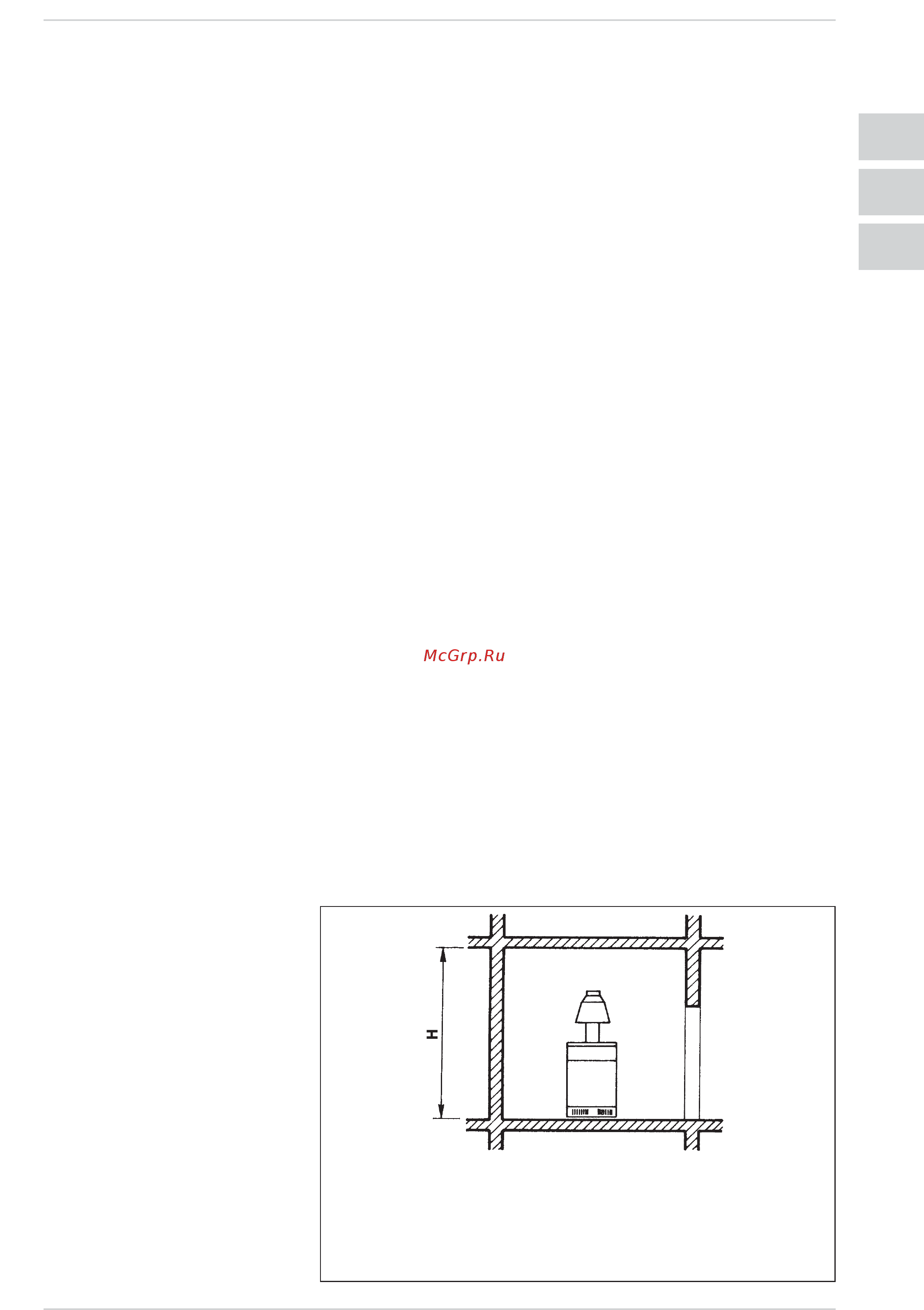

Рис. 3
2 УСТАНОВКА
Н выводится с учетом совокупной производительности
по теплу:
– не больше 116 кватт: м 2,00
– больше 116 кватт до 350 кватт: м 2,30
– больше 350 кватт до 500 кватт: м 2,60
– больше 580 кватт: м 2,90
35
