13

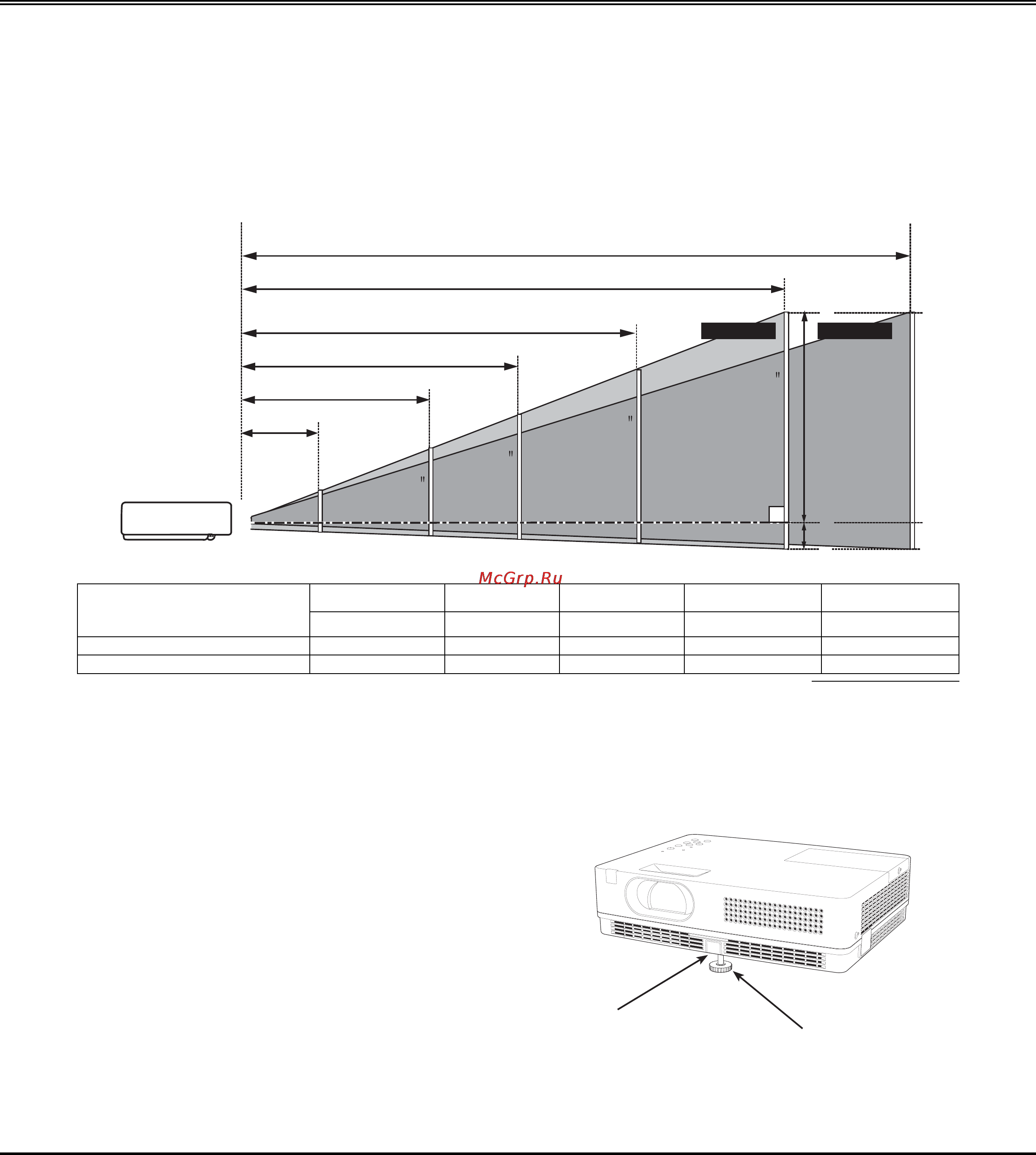

Размещение проектора
Для корректного размещения проектора смотрите рисунки, приведенные ниже. Проектор должен быть установлен
перпендикулярно к плоскому экрану.
Примечание:
• Яркость в комнате оказывает значительное влияние на качество изображения. Для получения более качественного
изображения рекомендуется приглушать освещение в комнате.
• Все размеры указаны приблизительно и могут отличаться от реальных размеров.
40” 100” 150” 200” 300”
Размер экрана (Ш x В) мм
соотношение 4:3
813 х 610 2032 х 1524 3048 х 2286 4064 х 3048 6096 x 4572
Масшт (макс.)
1,30 м 3,26 м 4,90 м 6,55 м 9,84 м
Масшт (мин.)
1,55 м 3,92 м 5,90 м 7,87 м 11,80 м
11,80 м
9,84 м
6,55 м
4,90 м
3,26 м
1,30 м
Регулируемая ножка
Проектор может быть отрегулирован на угол до 10 градусов
с помощью регулируемой ножки.
Приподнимите переднюю часть проектора и потяните вверх
фиксатор ножки.
Освободите регулируемую ножку от фиксатора и вращайте
ножку, устанавливая нужную высоту и наклон.
Для втягивания регулируемой ножки приподнимите
переднюю часть проектора и втяните ножку, закрепив
фиксатор.
Трапецеидальные искажения могут быть откорректированы
автоматически с помощью функции Автоматическая
настройка или вручную с пульта дистанционного
управления или используя экранное меню (стр. 23, 44-45).
Установка
Регулируемая ножка
Фиксатор ножки
A
B
100"
150"
200"
250
167
125
83
300"(wide)
40"
300"(tele )
A : B = 6 : 1
3
(Диагональ
в дюймах)
Мин. масшт.
Макс. масшт.
