Sanyo PLC-XR2200 [15/76] Подключение видео оборудования
![Sanyo PLC-XR2200 [15/76] Подключение видео оборудования](/views2/1040454/page15/bgf.png)
15

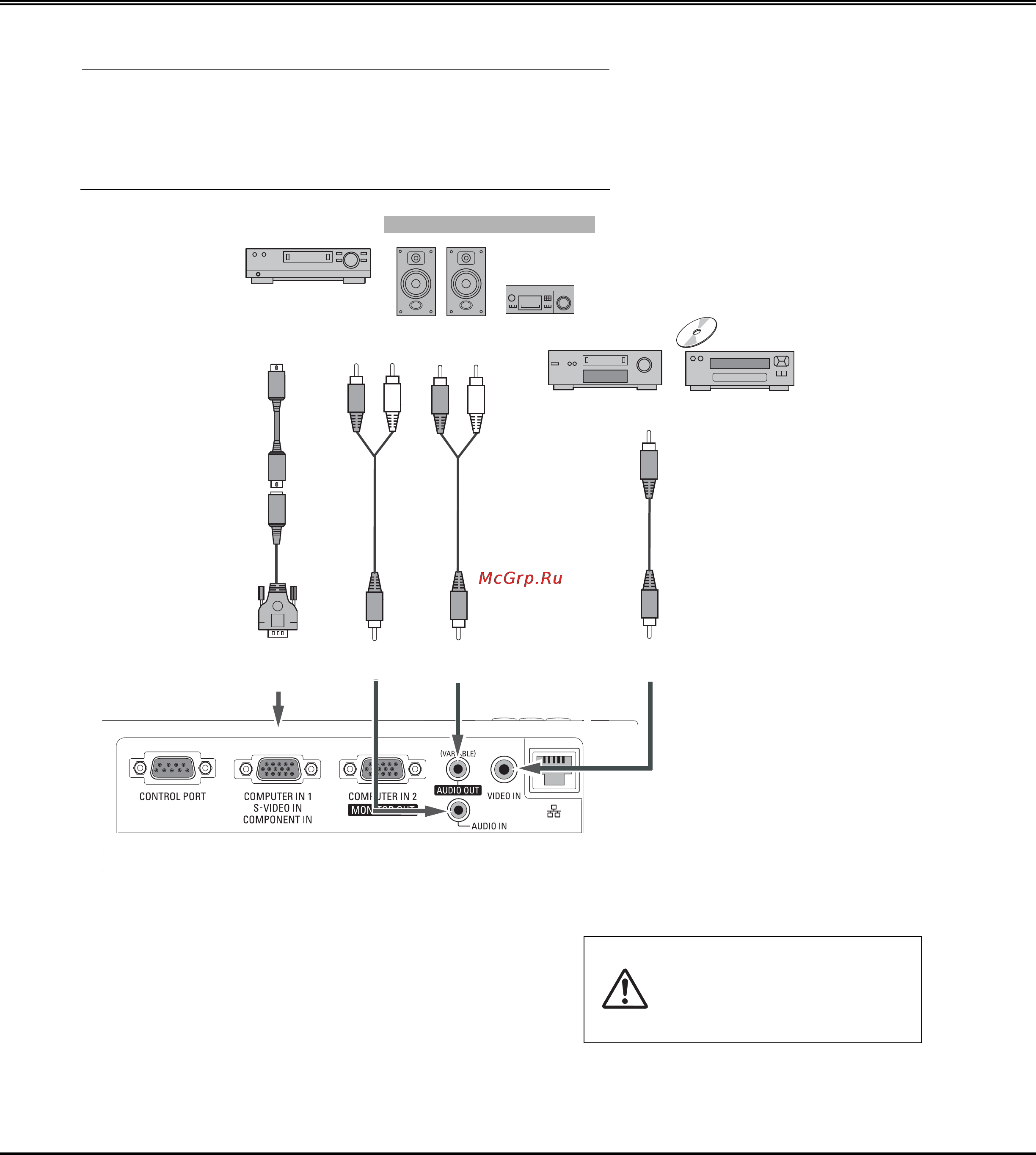

Подключение видео оборудования
Кабели, используемые при подключении
• Видео кабель
• Кабель S-Video
• Кабель S-Video-VGA
• Аудио кабели (миниразъем: стерео)
(Кабели в комплект не входят)
Примечание:
• При подключении внешнего оборудования к гнезду АУДИО
ВЫХОД внутренние динамики отключаются.
• Для заказа дополнительных кабелей см. стр. 72.
Перед подключением кабелей
всегда вынимайте сетевой шнур
проектора и дополнительного
оборудования из розетки.
Установка
3
Видео кабель
Аудио
выход
Аудио
вход
Аудиокабель
(стерео)
АУДИО ВЫХОД
(стерео)
Кабель
S-Video-VGA
АУДИО
ВХОД
Кабель S-Video
Композитный видео и аудио выход
Выход S-Video
ВИДЕО ВХОД
Аудиокабель
(стерео)
ВХОД КОМПЬЮТЕР 1 / S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД
