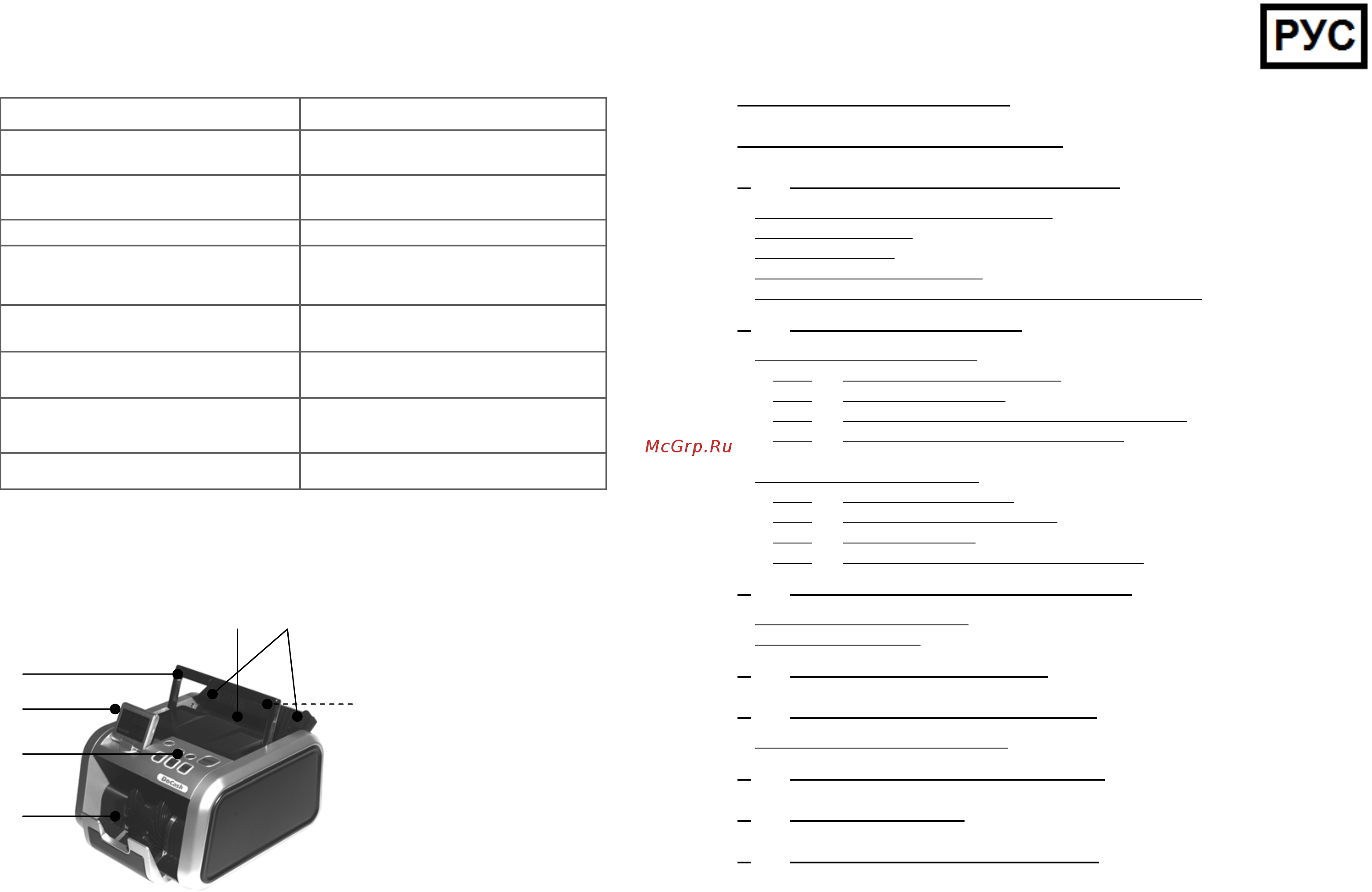

DoCash 3050 [19/20] Оглавление
![DoCash 3050 [19/20] Оглавление](/views2/1405147/page19/bg13.png)
1. Предварительная информация
1.1. Технические характеристики
1.2. Вид спереди
1 2
6
Загрузочный бункер
7
Ограничитель для
банкнот
5
Регулировочный винт
зазора в механизме
подачи банкнот
4
Накопитель пересчи-
танных банкнот
Панель управления
Дисплей
1
2
3
4
5
7
3
6
Ручка для переноски
DoCash 3050
Вес 6,6 кг
Электропитание 220V 50Гц
110V 60Гц
Потребляемая мощность < 80Вт
Скорость счета 1000
банкнот в минуту
Размер банкнот
110 x 50mm—185 x 90мм
Дисплей счета
Светодиодный, 4-разрядный
Дисплей размера фасовки
Светодиодный, 3-разрядный
Габаритные размеры 236 х 158 х 281 мм
20
Оглавление
МЕРЫ ПРЕДОСТОРОЖНОСТИ...........................................................................18
НАЗНАЧЕНИЕ СЧЕТЧИКА БАНКНОТ
..............................................................19
1.
ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ..................................................20
1.1 Т
ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. ................................................................20
1.2 ВИД СПЕРЕДИ.................................................................................................20
1.3 В
ИД СЗАДИ.....................................................................................................21
1.4 ПОДГОТОВКА К РАБОТЕ.................................................................................22
1.5 У
СТАНОВКА ЗАЗОРА В МЕХАНИЗМЕ ПОДАЧИ БАНКНОТ. ..............................23
2.
РАБОТА СО СЧЕТЧИКОМ. .......................................................................24
2.1 П
ОДОГОТОВКА КУПЮР. .................................................................................24
2.1.1.
Установка параметров счета. ..............................................................24
2.1.2. Детекция по размеру............................................................................25
2.1.3. Пересчет банкнот без проверки подлинности...................................25
2.1.4.
Настройка проверки на подлинность. ................................................26
2.2 В
ЫБОР РЕЖИМА СЧЕТА..................................................................................27
2.2.1.
Режим простого счета..........................................................................27
2.2.2. Режим счета с накоплением. ...............................................................27
2.2.3. Фасовка банкнот. .................................................................................28
2.2.4.
Обнаружение подозрительных банкнот.............................................28
3.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ. ..............................................29
3.1 В
ЫНОСНОЙ ДИСПЛЕЙ. ...................................................................................29
3.2 П
ЫЛЕСБОРНИК...............................................................................................29
4.
СООБЩЕНИЯ ОБ ОШИБКАХ. .................................................................29
5.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.......................................................30
5.1 З
АМЕНА ПРЕДОХРАНИТЕЛЯ. ..........................................................................30
6.
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ. ....................................................31
7.
КОМПЛЕКТНОСТЬ.....................................................................................31
8.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.......................................................32
17
Содержание
- Banknote counter счетчик банкнот 1
- Docash 3050 series 1
- English 1
- User manual руководство по эксплуатации 1
- Русский 1
- Attention please read this manual carefully before you start to operate the bank note counter 4
- Caution voltage over 42v is potentially dangerous for the operator 4
- Docash 3050 series devices operate from 110 220v power supply circuit user is required to comply with safety precautions while oper ating any apparatus of this type 4
- Effect any service activity only after the power supply cable is disconnected from the outlet 4
- If the counter has been transported and stored under low temperature conditions it is required to maintain the counter at least two hours under indoor temperature before switching it on 4
- Safety precautions 4
- To avoid break off or damage of the cable it is required to hold on the power supply plug while putting it on and out from the outlet also avoid such actions when your hands are wet it may cause in electric shock 4
- Purpose of a banknote counter 5
- Banknote pattern 110 x 50mm 185 x 90mm 6
- Batch display led 3 digit 6
- Carry handle 6
- Control panel 6
- Counting display led 4 digit 6
- Design 6
- Display display 6
- Docash 3050 docash 3050 6
- Gap adjusting screw in the banknote feed 6
- Hopper 6
- Note guides 6
- Overall dimensions w x h x d 236 х 158 х 281 mm 6
- Power supply 220v 50hz 110v 60hz power consumption 80w counting rate 1000 banknotes min 6
- Preliminary information 6
- Specification 6
- Stacker stacker 6
- Weight 6 6 kg 6
- Паспорт товара 6
- Срок гарантии составляет 12 месяцев со дня продажи конечному потребителю но не более 13 месяцев со дня выдачи гарантийного талона гарантия не распространяется в случае 6
- Счетчик docash 3050________ 6
- Accumulation key 7 clear currency select key 7
- Batch key 6 pop up display window 7
- Control panel 7
- Docash 3050 control panel 7
- Indicator light 8 1 key 7
- Plug for remote display connection 2 plug for power supply connection 7
- Power supply on off switch 7
- Rare view 7
- Reset key 7
- Гарантийные обязательства 7
- Гарантийный срок составляет 12 месяцев со дня поставки при соблюдении владельцем условий эксплуатации и хранения изложенных в настоящем руководстве а также дополнительных условий сформулированных в паспорте товара за нарушение работоспособности счетчика вследствие не правильной транспортировки хранения и эксплуатации а так же из за механических повреждений производитель ответственно сти не несет 7
- Switching on 8
- Комплектность 8
- Транспортировка и хранение 8
- Setting gap in banknote feed 9
- Замена предохранителя 9
- Техническое обслуживание 9
- Before counting the banknotes you shall neaten them first sepa rate the banknotes according to the par value and e l i m i n a t e contamina tion and paper stuck on the bank notes then make the banknotes into a certain slope tightened bundles of banknotes shall be loosed before being made into slope then put the banknotes on the entrance of the banknote feeder 10
- Counter control 2 preparing of notes 10
- Counter parameter setting 10
- The basic parameters are preset by the manufacturer the user can select necessary operation mode directly by control panel keys this section outlines the method to reset several counter parameters new settings will be saved when the banknote counter is switched on next time 10
- The operation as shown in figure 1 is correct operation while operations shown in figure 2 and 3 are wrong operations in figure 3 the slope direction is wrong in figure 2 the banknotes are not made into a slope 10
- Выносной дисплей 10
- Дополнительное оборудование 10
- Используйте крышку пылесборник для предотвращения распространения пыли с банкнот за пределы зоны внутри счетчи ка пылесборник в стандартный комплект поставки не входит 10
- К счетчикам банкнот серии docash 3050 можно дополнитель но подключать следующие аксессуары 10
- Пылесборник 10
- Разъем расположенный на задней панели счетчика предна значен для подключения выносного дисплея на выносном дисплее дублируются показания дисплея результата счета вынос ной дисплей в стандартный комплект поставки не входит 10
- Сообщения об ошибках 10
- Сообщения об ошибках могут появляться на дисплее во время работы счетчика прочтите сообщение об ошибках и примите действия по их устранению см ниже 10
- Counting without detecting the counterfeit 11
- Size detection 11
- Обнаружение подозрительных банкнот docash 3050 11
- Фасовка банкнот 11
- Authenticity detection adjusting 12
- Выбор режима работы 12
- Режим простого счета 12
- Режим счета с накоплением 12
- Add counting mode 13
- Counting mode 13
- Operation mode selection 13
- Настройка проверки на подлинность 13
- Batch counting 14
- Detection of suspect banknotes at docash 3050 14
- Детекция по размеру 14
- Пересчет банкнот без проверки на наличие подделок 14
- Dust collector 15
- Error messages 15
- Error messages may appear on the display during counting read the message and take steps to remedy the defects follow the description 15
- Optional equipment 15
- Remote display 15
- The following equipment and accessories may be connected to docash 3050 series banknotes counters 15
- The port located on the rear board of the banknote counter is designed to connect up remote display that copies counting result shown on counting display remote display is not included into standard kit 15
- Use the cover dust collector to prevent dust emission from banknotes outside the counter inner space dust collector is not included into standard kit 15
- Операция показанная на рисунке 1 проводится правильно опе рации показанные на рисунках 2 и 3 проводятся с ошибка ми на рисунке 3 подача купюр проводится под неправильным углом на рисунке 2 купюры сложены неправильно 15
- Основные параметры установлены производителем пользо ватель может выбрать режим необходимой операции непосред ственно клавишами панели управления этот раздел содержит метод настройки некоторых параметров счетчика новые уста новки сохраняются при следующем запуске счетчика банкнот 15
- Перед началом пересчета банк нот приведите банкноты в акку ратный вид разложите банкноты по номиналу устраните загрязнения и прилипшую к банкнотам бумагу затем расположите банкноты под углом в загрузочный бункер перед подачей в бункер проверь те не слиплись ли банкноты за тем придвиньте банкноты к меха низму подачи 15
- Работа со счетчиком 2 подготовка купюр 15
- Установка параметров счета 15
- How to replace the fuse 16
- Установка зазора в механизме подачи банкнот 16
- Banknote counter 1 pc 17
- Cleaning brush 1 pc 17
- Complete set 17
- Fuse resistance slice rubber belt 17
- Operation manual 1 pc 17
- Power supply cable 1 pc 17
- The docash 3050 series banknote counter complete set includes 17
- Transport storage 17
- When transporting and storing the counter follow the symbols on the package when transporting the permissible temperature is from 30 с to 50 с storage of the counter is allowed at temperature from 1 с to 40 с and relative humidity of up to 80 at 25 с non condensing 17
- Аппарат автоматически производит самотестирова ние после включения если одна из следующих оши бок отображается на дисплее обычно это является следствием блокировки сенсора банкнотой или пылью удалите банкноту или используйте щетку или мяг кую ткань для удаления пыли после чего запустите аппарат 17
- Для включения счетчика банкнот действуйте в следующем поряд ке 1 убедитесь что характеристики подключаемого электропи тания соответствуют требованиям указанным в разделе 1 настоящего руководства 17
- Если вы хотите подключить выносной дисплей подклю чите его перед запуском счетчика 1 подключите кабель электропитания к разъему на задней панели переведите выключатель питания на задней пане ли в положение включено 2 на дисплее результатов счета см панель управления появится значение 0 17
- Подготовка к работе 17
- Docash 3050 панель управления 18
- Guarantee period is 12 months from the delivery date subject to com pliance with the conditions of use and storage indicated in this man ual and additional conditions specified in the warranty coupon manufacturer shall be released from any obligation for the counter malfunction resulting from improper transportation storage and use as well as from mechanical failure 18
- Warranty 18
- Вид сзади 18
- Выключатель электропитания 18
- Клавиша проверки на подлинность 18
- Клавиша сброса 18
- Клавиша счета с накоплением итога 7 клавиша выбора валюты 18
- Клавиша фасовки банкнот 6 откидывающийся дисплей 18
- Панель управления 18
- Подсветка клавиш 8 клавиша шаг 1 18
- Разъем для подключения выносного дисплея 18
- Разъем для подключения электропитания 18
- Docash 3050 docash 3050 19
- Вес 6 6 кг 19
- Вид спереди 19
- Габаритные размеры 236 х 158 х 281 мм 19
- Дисплей дисплей 19
- Дисплей размера фасовки светодиодный 3 разрядный 19
- Дисплей счета светодиодный 4 разрядный 19
- Загрузочный бункер 19
- Оглавление 19
- Ограничитель для банкнот 19
- Предварительная информация 19
- Размер банкнот 110 x 50mm 185 x 90мм 19
- Регулировочный винт зазора в механизме подачи банкнот 4 накопитель пересчи танных банкнот панель управления 19
- Ручка для переноски 19
- Технические характеристики 19
- Электропитание 220v 50гц 110v 60гц потребляемая мощность 80вт скорость счета 1000 банкнот в минуту 19
- Меры предосторожности 20
- Назначение счетчика банкнот 20
