26

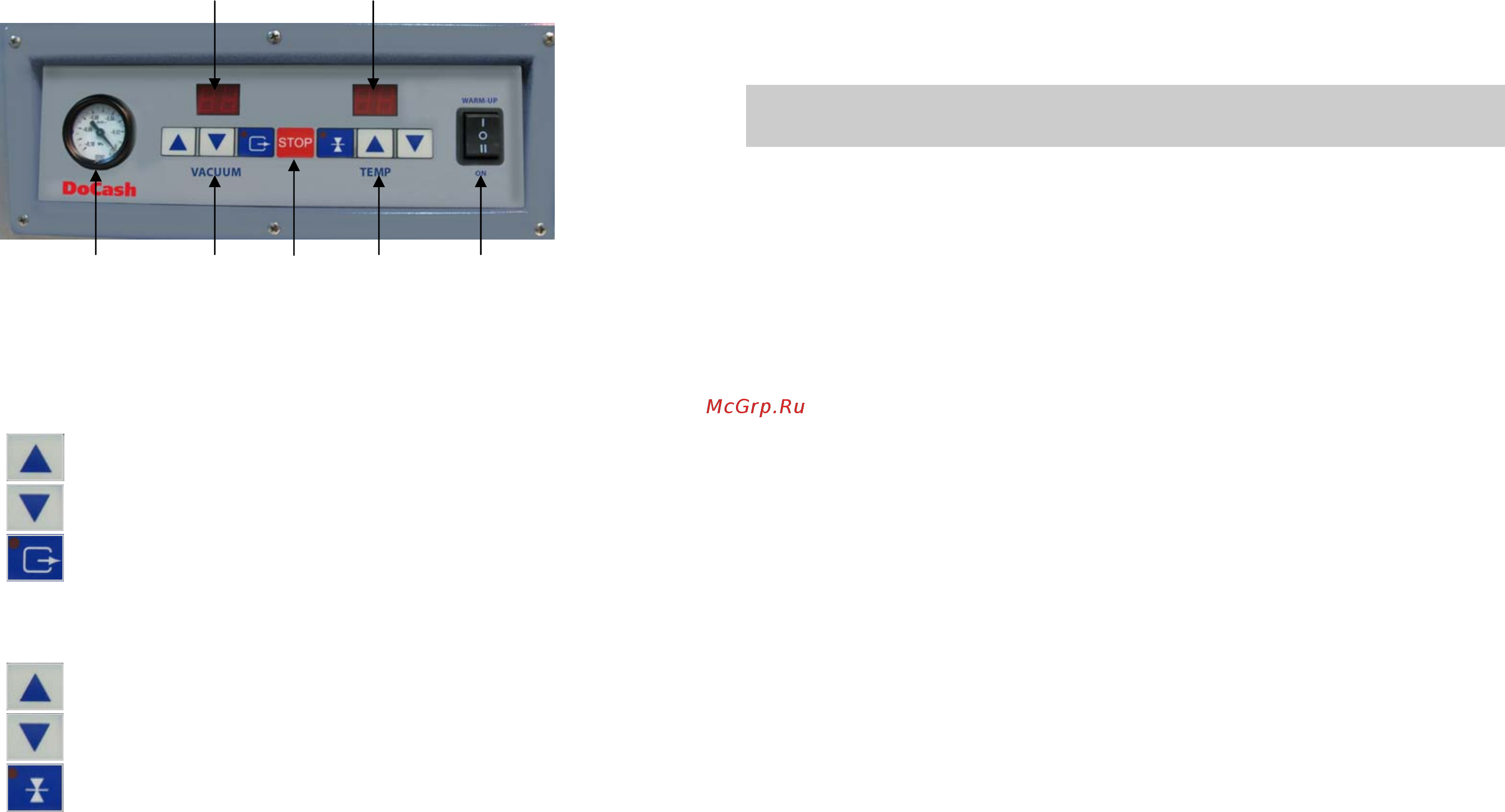

Панель управления
Оператор осуществляет управление вакуумным упаковщиком DoCash
с панели управления.
1
Информационный цифровой дисплей блока вакуума
2
Информационный цифровой дисплей блока сварки
3
Манометр (создание вакуума насосом, MPa)
4
Клавиши регулировки вакуумного насоса
Увеличить значение
Уменьшить значение
Вакуумирование
5
Клавиша остановки
6
Клавиши регулировки блока сварки
Увеличить значение
Уменьшить значение
Сварка
7
Клавишный переключатель:
I—WARM-UP—включение подогрева
O—отключение питания
II—ON—включение питания
1 2
3 4 5 6 7
15
www.docash.biz
Filling with oil
Filler cap and outlet plug are used for filling and replacement of oil. Close
to oil gauge there is a sticker with marks MIN and MAX. The oil level shall
be maintained between lines at these marks. If oil is not visible on the oil
gauge or its level is below MIN than pump must be filled with oil to the
level below MAX. Close oil cap after filling oil.
Note
Fresh oil is light and transparent, used oil is dark and turbid
The first oil replacement shall be done after 100 hours of the pump opera-
tion. Make each next oil replacement every 500¸1000 hours of operation.
Period of oil replacement depends on conditions of the pump operation as
well as level of oil pollution. Longer replacement period refers to pumping
clean atmospheric air. Shorter period refers to pumping air polluted with
dust, steam, corrosive gases or operation of pumps in high ambient tem-
perature ³35
0
C.
Maximum allowable pressure of steam pumping (e.g.: in drying process) is
15¸20 mbar at the intake.
After the process is completed close the intake and run the pump with gas-
ballast for 30 minutes to remove leavings of condensate from the oil.
